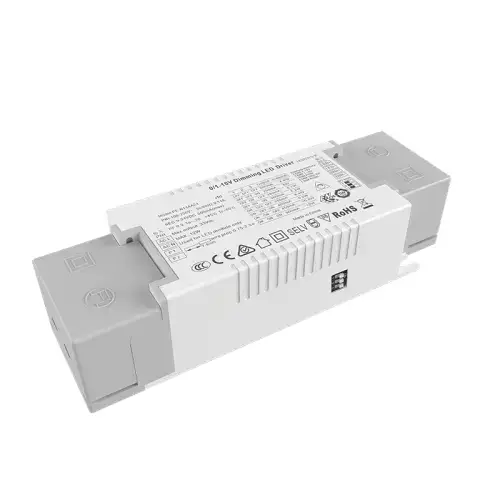

10В 0/1-10В ЦЦТ ЛЕД драјвер са могућношћу затамњивања

Фабрички висококвалитетни 10В 0/1-10В ЦЦТ ЛЕД драјвер има двоканалну контролу сигнала, један канал је 0/1-10в за контролу осветљености, други канал је 0/1-10в за контролу температуре боје, ЦПУ контролише криву затамњивања и контролу мешовите фреквенције.

Пошаљи упит

Као професионални произвођач, Старвелл желео би да вам обезбеди висококвалитетни ЛЕД драјвер од 10В константне струје 0/1-10В ЦЦТ са могућношћу затамњивања. Да би се постигла визуелна перцепција осветљености, коришћени сирови материјали су брендови прве линије, дизајн ултра дубоког затамњивања увезеног чипа, који одговара различитим интелигентним системима затамњивања на тржишту. Прецизна контрола температуре боја, дизајн ултра мале величине (ако је систем мешовити режим температуре боје са два канала за подешавање осветљености истовремено, потребно је да прилагоди програм).

Спецификација

Модел		ПЕ-ФН10АЦА42	ПЕ-ФН20АЦА42
ОУТПУТ	Излазни напон	9-42Вдц 9-41Вдц 9-37Вдц 9-33Вдц 9-28Вдц	9-42Вдц
	Максимални излазни напон	42Вдц	42Вдц
	Излазни напон без оптерећења	45Вдц	45Вдц
	Излазна струја	120/180/200/240/270/300/350мА	200/250/280/300/350/400/450/500мА
	Излазна снага	1.5В~9.8В	2В~21В
	Стробе Левел	Нема треперења
	Димминг Ранге	0~100%, ЛЕД почетак на 0,03% могуће.
	ПВМ фреквенција затамњивања	>3600Хз
	Цуррент Аццураци	±5%
	Режим искључења напајања	Нема излазног сигнала максималне осветљености
ИНПУТ	Димминг Интерфаце	0-10В 1-10В сигнални интерфејс струја <2ма
	Опсег улазног напона	200-250Вац
	Фреквенција	50/60Хз
	Инпут Цуррент	<0,045А ац230в	<0.055А ац230в
	Фактор снаге	ПФ>0,94/230В ац (при пуном оптерећењу)	ПФ>0,95/230В ац (при пуном оптерећењу)
	ТХД	230Вац@ТХД <14% (при пуном оптерећењу)
	Ефикасност (тип.)	81%	86%
	Ускочна струја (тип.)	хладан старт25А@230Вац
	Анти Сурге	Л-Н: 1,8 кВ
	Струја цурења	<0,25мА/230Вац
ЖИВОТНА СРЕДИНА	Радна температура	та: 45°Ц тц: 80 °Ц
	Радна влажност	20 ~ 95% РХ, без кондензације
	Температура складиштења, влажност	-40 ~ 80°Ц, 10~95% РХ
	Темп.Цоеффициент	±0,03%/°Ц(0-50)°Ц
	Вибрације	10~500Хз, 2Г 12 мин./1 циклус, период од 72 мин. сваки дуж Кс, И, З оса.
ЗАШТИТА	Заштита од прегревања	Интелигентно подешавање или искључивање излазне струје ако се температура ПЦБ-а ≥110°Ц, , аутоматски опоравља.
	Заштита од преоптерећења	Искључите излаз када се називна снага≥102%, аутоматски опоравља.
	Заштита од кратког споја	Искључује се аутоматски ако дође до кратког споја, аутоматски се опоравља.
	Заштита без оптерећења	излазни константни напон.
БЕЗБЕДНОСТ & ЕМЦ	Издржи напон	И/П-О/П: 3750Вац
	Отпорност изолације	И/П-О/П: 100МΩ/500ВДЦ/25°Ц/70% РХ
	Безбедносни стандарди	ИЕЦ/ЕН61347-1, ИЕЦ/ЕН61347-2-13
	ЕМЦ Емиссион	/
	ЕМЦ имунитет	/
	Стробе тест Стандард	ИЕЕЕ 1789
ДРУГИ	Димензија	130×37×22,6 мм (Д×Ш×В)
	Паковање	ПЕ врећа
	Тежина (ГВ)	85г±10г

Фатурес:

1.интегрисати више интерфејса за затамњивање и подударање боја 2.0/1-10в подешавање осветљености, температура подударања боја

3. дигитални контролни излаз без стробоскопског

4. АЦ улаз 200-250в опсег

5. природно хлађење ваздуха, отпоран на влагу, процес одвођења топлоте силикона који проводе топлоту

6. дизајн дубоког затамњења

7. вишеструке функције заштите

8. дизајн за пресовање, погодан и брз

апликација:

1. Лед двоструки извор светлости

2. вила интелигентно осветљење

3. може се приступити бежичном интелигентном систему осветљења

4. музејско осветљење

5. врхунско комерцијално осветљење

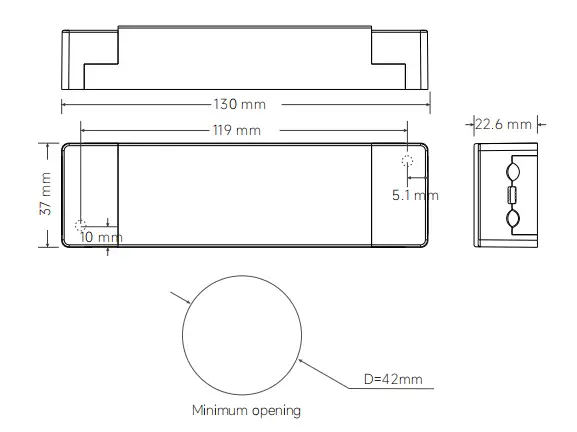

Димензије:

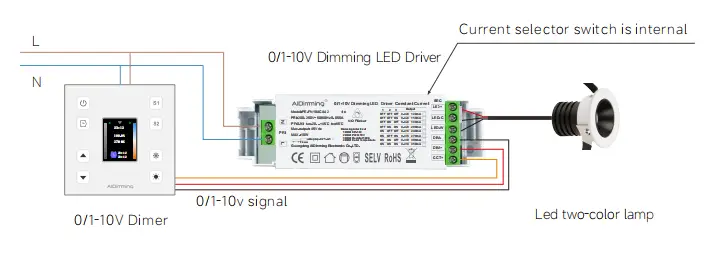

Ожичење:

1. Ожичење улазних терминала: погодно за жицу 22авг-14авг (0,5мм2 – 1,5мм2), скидање захтева лим од 9-10мм

2. Ожичење излазног терминала: погодно за жицу 22авг-12авг (0,5мм2 – 1,5мм2), скидање захтева лим од 6-7мм

3. Ожичење излазног терминала: позитивни пол излазне ЛЕД диоде је заједнички терминал, а трожични лед може

бити спојен на један од позитивних полова.

Упутство за употребу:

Осим ако није другачије назначено, све спецификације и параметри се мере на улазу од 230 ВАЦ, називном оптерећењу и 25 ℃ амбијенту

Температура

Овај производ има капицу за пресовање на улазу, са самозакључујућим стезањем, може се отворити одвијачем, а затим

ће видети улазни терминал повезан са АЦ линијом Л и нултим вапном Н, Излазни терминал спојити а према

етикета производа, уочите позитиван и негативан пол.

**1: обратите пажњу на разлику између улаза и излаза, повежите исправно, а затим укључите

**2: прво повежите оптерећење ДЦ излаза, отворите драјвер након провере; у режиму константне струје, ако је напајање

укључено на отвореном кругу, искључите драјвер и не можете да повежете ЛЕД док се електрична енергија не ускладишти на излазу

отпустите, или може оштетити ЛЕД;

**3.овај тип драјвера је ограничен само на употребу ЛЕД лампи, опсег улазног напона је АЦ200-250В, топлотна изолација

памук и други предмети који ометају расипање топлоте производа, који је у складу са производом под наведеним

излазни напон, опсег струје, температура околине употребе је -20-45 степени, а површина не може покрити

условима животне средине, овај производ ужива 5 година бесплатне гаранције.

1. ЛЕД лампица не светли након што је драјвер за затамњивање повезан први пут, искључите АЦ улаз и проверите

како следи:

1) да ли је ДЦ излаз лош контакт;

2) да ли је поларитет ДЦ излаза обрнут, или је ЛЕД плоча заварена против;

3) да ли је АЦ улаз лош контакт, тестирајте након отклањања ових кварова;

2. уређај има добру везу, ЛЕД светла, али ЛЕД трепери, искључите АЦ улаз и проверите на следећи начин:

1).да ли се параметри и стварни параметри поклапају или не.

2). Молимо вас да благовремено комуницирате са нама ако имате било каквих питања у вези са коришћењем, ми ћемо се потрудити да решимо проблеме са вама.

Разлика између 0-10В и 1-10В:

1. Када се димер од 0/10В подеси на максималних 10В, излазна струја ће достићи 100% излазне снаге, а осветљеност ће достићи 100%. Када се димер од 0-10В подеси на 0В, струја ће бити

минимум, а светло ће се угасити; Када се затамњење од 1-10В подеси на 1В, струја је минимална и светло је искључено.

2. Разлика између 0-10В и 1-10В затамњивања: различити почетни и завршни напон, 0-10В је укључен на 0,7В,

(минимална осветљеност) 1-10В је укључена на 1,2В (минимална осветљеност).

3. Дигитални драјвер за затамњивање 0-10В и 1-10В затамњење аутоматска идентификација два режима затамњивања.

4. Исти сигнални круг контролише светло и таму у исто време.

5. Димер (систем затамњивања) је подељен на 0-10В и 1-10В сигнале затамњивања.

6. Компатибилност затамњивања је повезана са контролном удаљености сигналне линије и бројем контролног напајања.

Ако је број превелик или је сигнална линија предугачка, појавиће се проблеми као што је немогућност подешавања ниже или искључење.
