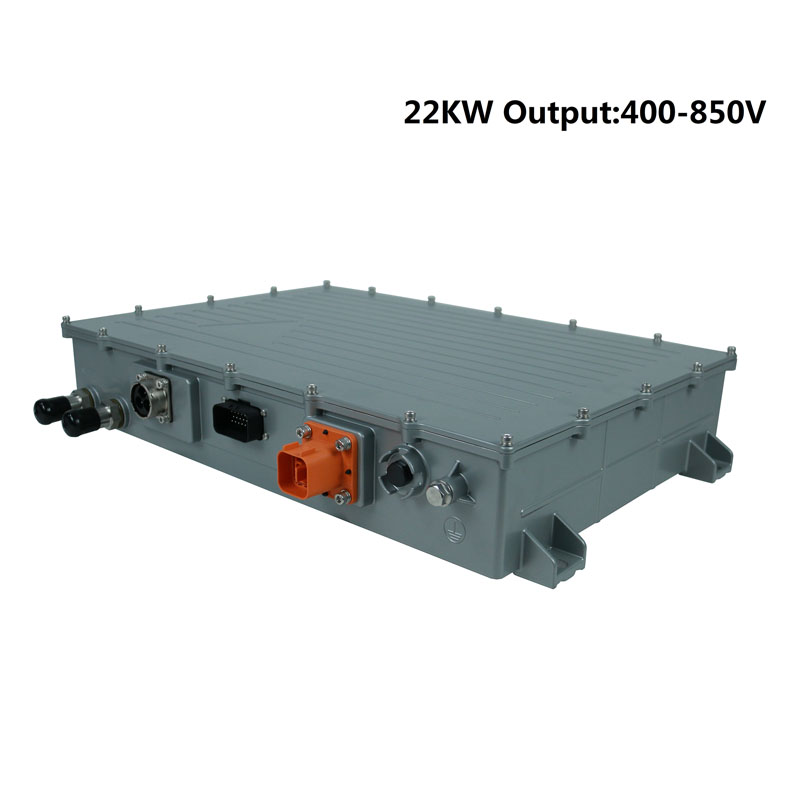

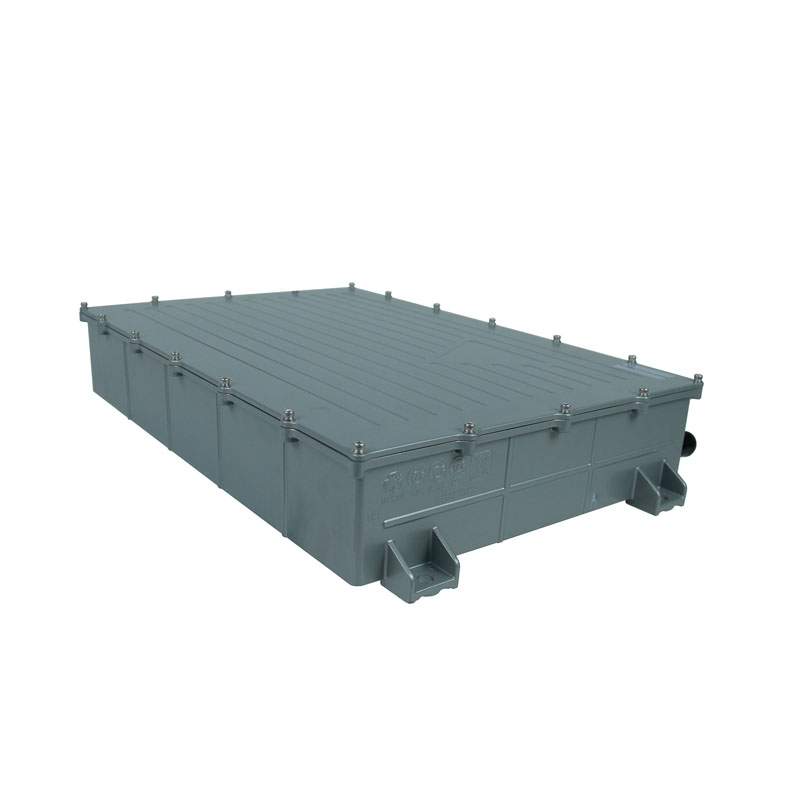

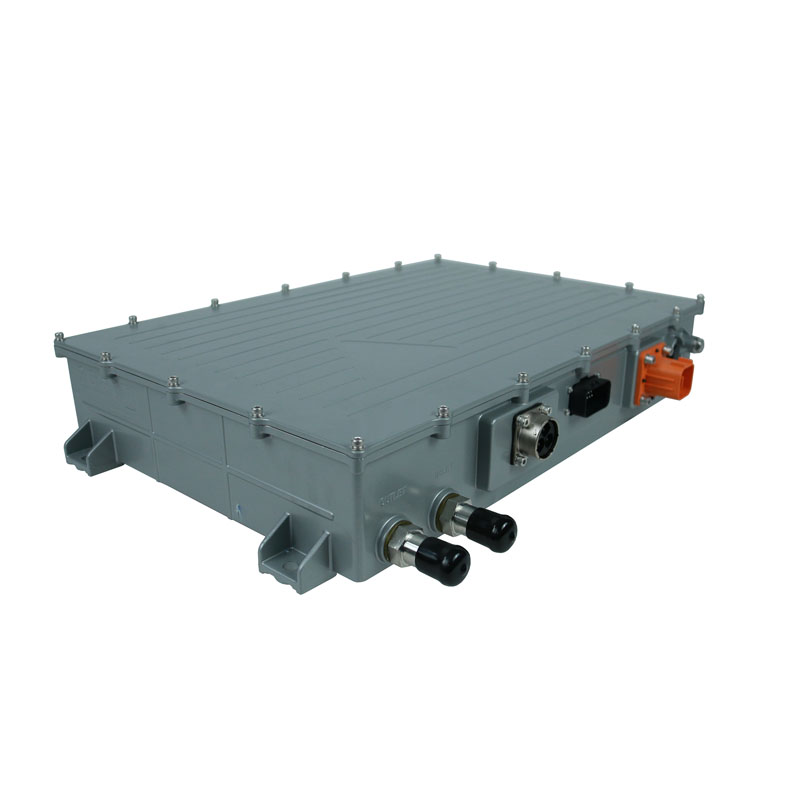

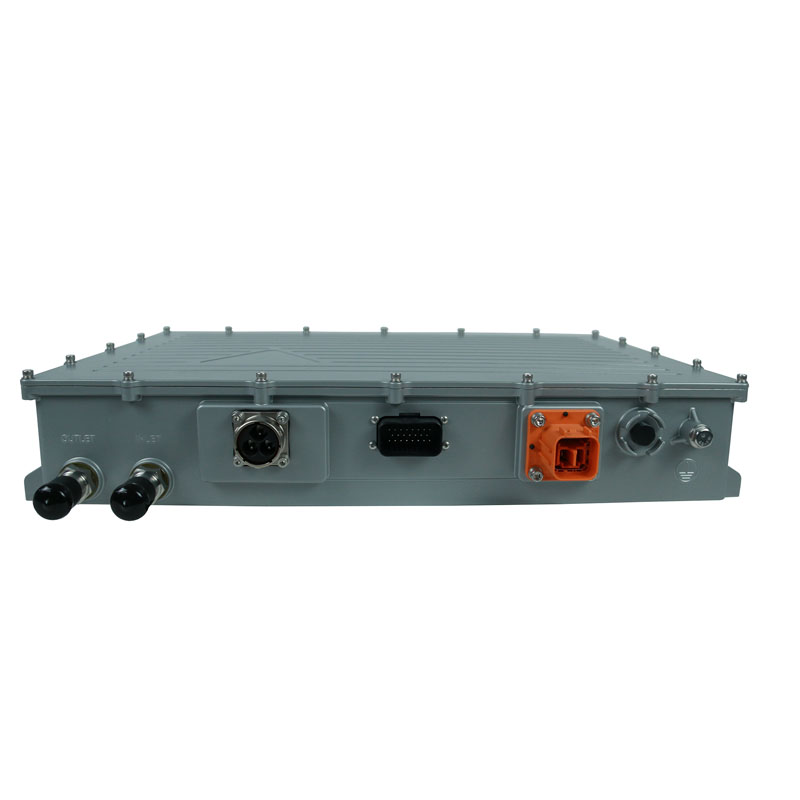

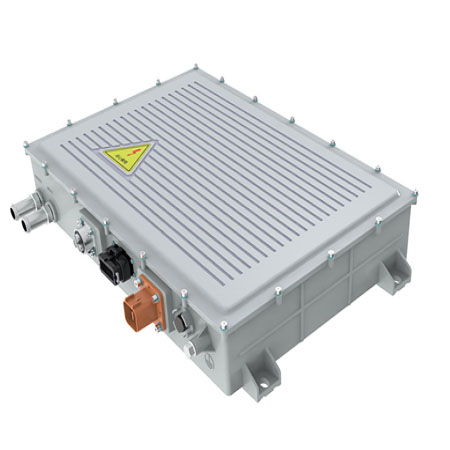

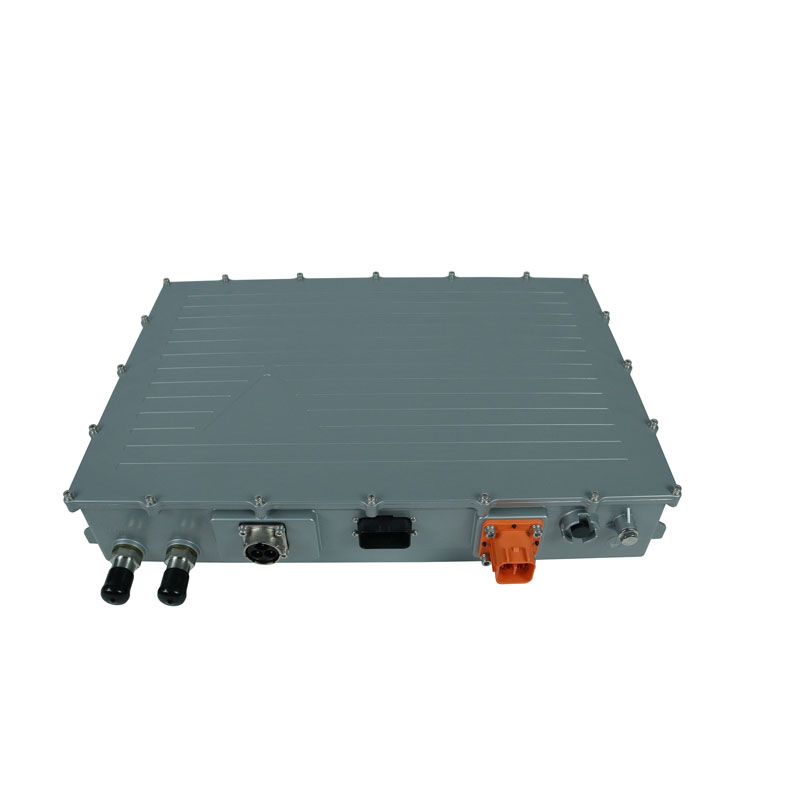

СВ-АС22000 серија ОБЦ (уграђени пуњач) је посебно дизајнирана за веће апликације пуњача, као што су аутобуси и комерцијални камиони. Има трофазни АЦ улаз и широк опсег излазног напона од 400ВДЦ до 850ВДЦ. ОБЦ је направљен да издржи тешка окружења, укључујући вибрације, топлотни удар и екстремне температурне опсеге.
Једна од значајних карактеристика серије СВ-АС22000 је њен систем за хлађење течности, који помаже да се топлота ефикасно одводи и обезбеђује оптималне перформансе. ОБЦ такође долази са ИП67 кућиштем које пружа заштиту од прашине и уласка воде.
ОБЦ је програмабилан, захваљујући независној контролној јединици уграђеној унутра. Ова флексибилност омогућава да се пуњач прилагоди индивидуалним захтевима купаца. Поред тога, серија СВ-АС22000 има одличну прилагодљивост на више мрежа, што је чини усклађеном са међународним стандардима као што су САЕ Ј1772 и ЕН61851.
ОБЦ пуњач од 22кв користи алгоритме пуњења вођене процесором, који оптимизују ефикасност пуњења и доприносе дужем животном веку и за пуњач и за високонапонску (ХВ) батерију. Ови алгоритми осигуравају да је процес пуњења прилагођен специфичним карактеристикама батерије која се пуни, максимизирајући њене перформансе и дуговечност.
Што се тиче опсега примене, серија ПЦХГ-АС22000, коју производи СТАРВЕЛЛ, подржава различите типове батерија. Ово укључује оловно-киселинске батерије, литијум-јонске батерије, тернарне литијум-јонске батерије и литијум-гвожђе-фосфатне батерије. ОБЦ пуњач од 22кв је посебно дизајниран за ефикасно и безбедно пуњење ових типова батерија.
Штавише, серија СВ-АС22000 подржава комуникацију преко ЦАН БУС протокола, омогућавајући јој да се интегрише са другим системима возила за побољшане могућности контроле и надзора.
Основна карактеристика
★ Усклађеност са трофазним улазом наизменичне струје.
★ Усклађеност са САЕ Ј1772 и ЕН61851.
★Компактна и лагана конструкција.
★Могућност пуњења константном снагом и константном струјом.
★Отпоран на вибрације и ИП67 за употребу у возилу.
★Надоградња фирмвера преко ЦАН магистрале.
★ДЦ високонапонска заштита петље блокаде (ХВИЛ).
★Прецизна и ефикасна снага пуњења.
Функција и карактеристика:
Тип | 22КВ уграђени пуњач |
Модел | СВ-АС22000 |
Рате Оутпут Волтаге | 700В |
Режим пуњења | Режим одговора (може комуницирати) |
АЦ улаз | 3-фазни | Јединица |
Опсег улазног напона | 152–465 | V |
Опсег улазне фреквенције | 47 – 63 | Хз |
АЦ струја ТХД | < 5 | % |
Фактор снаге | > 0,99 | |
Ефикасност | > 94 @ од 50% до максималног оптерећења | % |
Макс. улазна струја (ефф) | 64 | A |
Максимална улазна снага | 22 | кВА |
Ударна струја | < 40 @ 380 Вац | A |
ДЦ излаз | Јединица | |
Опсег програмабилног напона | 400 – 850 | Вдц |
Мин. напон Константни опсег снаге | 700 | Вдц |
Тачност напона пуњења | ≤1 | % |
Тачност струје пуњења | ≤5 | % |
Амплитуда таласа струје пуњења | ≤1 | % |
Макс. Излазна снага | 11 | КВ |
Макс. струја пуњења | 18 | Адц |
Време одзива излаза | ≤5 | S |
Претходно пуњење | унутрашњег |
Функција пуњења | |
Функција пуњења | Пуњење према БМС комуникацији |
Функција комуникације | Контрола ЦАН магистрале |
Комуникациони протокол (за БМС) |
САЕ Ј1939/Дефинисано од стране купца |
Брзина преноса ЦАН комуникације | 250/500 кбпс, без крајњег отпорника. |
Контрола пуњења наизменичном струјом | У складу са САЕ Ј1772 и ЕН 61851 Када је САЕ Ј1772 омогућен, пуњач је у потпуности усклађен са САЕ Ј1772 Електрана (усаглашена са ЕВСЕ САЕ Ј1772, ниво 1 и 2). Када је ЕН 61851 омогућен, пуњач је у потпуности усклађен са ЕН 61851 Електрична централа. |
Пробудити | 12В сигнал Хардвире ваке уп БМС команда за буђење ЦП,ЦЦ сигнал буђења |
Улазно/излазна карактеристична крива
Дефиниција везе
Димензије и тежина:
Апликација:
