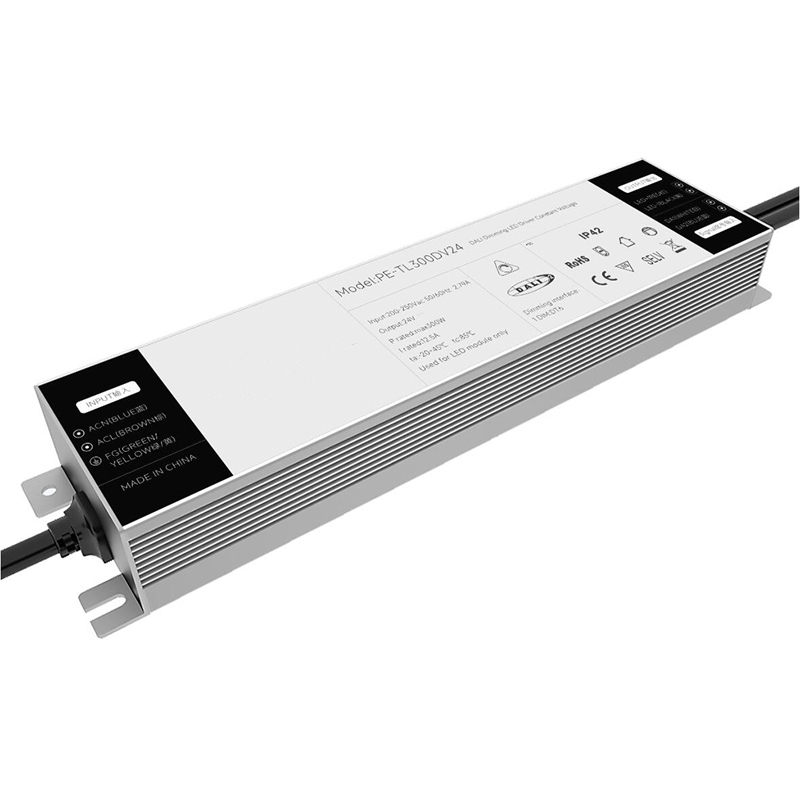

ДАЛИ ЛЕД драјвер од 250В константног напона

ДАЛИ ЛЕД драјвер од 250В константног напона је тип ЛЕД драјвера посебно дизајниран за рад са ЛЕД системима осветљења који захтевају напајање константног напона. Компатибилан је са ДАЛИ (Дигитал Аддрессабле Лигхтинг Интерфаце) контролним протоколом, који омогућава дигиталну контролу и затамњење ЛЕД светла.

Пошаљи упит

ПЕ-ТЛ250ДВ усваја посебан процес заваривања алуминијумске љуске, алуминијумску шкољку и унутрашњу топлотну проводљивост силика гела, стабилнију употребу, све сировине су брендови прве линије, а увезени чипови премашују. Дизајн дубоког затамњивања одговара интелигентном систему затамњивања различитих брендова на тржишту. Напон против пренапона 2КВ, глатко затамњење, без стробоскопа, ниска бука у процесу затамњивања.

Карактеристике:

1. Дали стандардни интерфејс је у складу са Дали 144 стандардима

2. Дали2 сертификат, Дали члан

3. Дигитална контрола, излаз без треперења

4. Међународни општи АЦ улазни опсег 100-250В

5. Природно ваздушно хлађење, отпорно на влагу, проводљивост топлоте, процес одвођења топлоте од силика гела

6. Саморазвијена крива затамњивања дубине

7. Вишеструке функције заштите

8. Специјални процес заваривања алуминијума, дизајн ултра мале запремине

9. У складу са ЕРП стандардом, а потрошња енергије у стању приправности је мања од 0,5В

10. Величина: 265 * 63 * 35 мм

Листа модела:

ДАЛИ ЛЕД драјвер од 250В константног напона

Серије	Диммг типе	Модел	Улазни	Снага	ПФ	Излазни напон	Излазна струја
ПЕ-ИЛ60ДВ 60В	ДАЛИ	ПЕ-ИЛ60ДВ24	АЦ100В-250В	60В	0,96ПФ ТХД<10%	24В	2.5А
		ПЕ-ИЛ60ДВ12				12В	5А
ПЕ-ИЛ100ДВ 100В	ДАЛИ	ПЕ-ИЛ100ДВ24	АЦ100В-250В	100В	0,96ПФ ТХД<10%	24В	4.17А
		ПЕ-ИЛ100ДВ12				12В	8.3А
ПЕ-ИЛ150ДВ 150В	ДАЛИ	ПЕ-ИЛ150ДВ24	АЦ100В-250В	150В	0,96ПФ ТХД<10%	24В	6.25А
		ПЕ-ИЛ150ДВ12				12В	10А
ПЕ-ТЛ250ДВ 250В	ДАЛИ	ПЕ-ТЛ250ДВ12	АЦ100В-250В	250В	0,96ПФ ТХД<10%	24В	10.41А
		ПЕ-ТЛ250ДВ24				12В	20.83А
ПЕ-ТЛ300ДВ 250В	ДАЛИ	ПЕ-ТЛ300ДВ12	АЦ100В-250В	300В	0,96ПФ ТХД<10%	24В	12.5А
		ПЕ-ТЛ350ДВ24				12В	25А

Апликација:

1.Лед трака светло

2.Вилла интелигентно осветљење

3. Може се повезати на ДАЛИ интелигентни систем осветљења

4. Осветљење музеја

Спецификација:

Модел		ПЕ-ТЛ250ДВ24	ПЕ-ТЛ250ДВ12
ОУТПУТ	Излазни напон	24Вдц	12Вдц
	Максимални излазни напон	10.4А	20.8А
	Излазни напон без оптерећења	24Вдц	12Вдц
	Опсег снаге оптерећења	0-10.4А	0-20.8А
	Излазна снага	0-250В	0-250В
	Стробе Левел	Нема треперења
	Димминг Ранге	0~100%, ЛЕД почетак на 0,03% могуће.
	ПВМ фреквенција затамњивања	>3600Хз
	Цуррент Аццураци	±3%
	Режим искључења	меморијска функција када се напајање искључи
УЛАЗНИ	Димминг Интерфаце	ДАЛИ (ИЕЦ62386) Контролна струја сигнала < 2мА
	Опсег улазног напона	100-250Вац
	Фреквенција	50/60Хз
	Инпут Цуррент	<1.7А ац100в
	Фактор снаге	ПФ>0,98/100В ац (при пуном оптерећењу)
	ТХД	230Вац@ТХД <8% (при пуном оптерећењу)
	Ефикасност (тип.)	89%	88%
	Стандби Повер	0.4В
	Ускочна струја (тип.)	хладан старт48А@230Вац
	Анти Сурге	Л-Н: 2кВ
	Струја цурења	<0.25мА/230Вац
ЖИВОТНА СРЕДИНА	Радна температура	та: 45°Ц тц: 80 °Ц
	Радна влажност	20 ~ 95% РХ, без кондензације
	Температура складиштења, влажност	-40~80°Ц, 10~95% РХ
	Темп.Цоеффициент	±0,03%/°Ц(0-50)°Ц
	Вибрације	10~500Хз, 2Г 12 мин./1 циклус, период од 72 мин. сваки дуж Кс, И, З оса.
ЗАШТИТА	Заштита од прегревања	Интелигентно подешавање или искључивање излазне струје ако се температура ПЦБ-а ≥110°Ц, , аутоматски опоравља.
	Заштита од преоптерећења	Искључите излаз када се називна снага≥102%, аутоматски опоравља.
	Заштита од кратког споја	Искључује се аутоматски ако дође до кратког споја, аутоматски се опоравља.
	Заштита без оптерећења	излазни константни напон.
БЕЗБЕДНОСТ & ЕМЦ	Издржи напон	И/П-О/П: 3750Вац
	Отпорност изолације	И/П-О/П: 100МΩ/500ВДЦ/25°Ц/70% РХ
	Безбедносни стандарди	ИЕЦ/ЕН61347-1, ИЕЦ/ЕН61347-2-13
	ЕМЦ Емиссион	ЕН55015, ЕН61000-3-2 Класа Ц, ИЕЦ61000-3-3
	ЕМЦ имунитет	ЕН61000-4-2,3,4,5,6,8,11, ЕН61547
	Стробе тест Стандард	ИЕЕЕ 1789
ДРУГИ	Димензија	2656335 мм (Д×Ш×В)
	Паковање	Кутија
	Тежина (Г.В.)	604г±10г

Димензија:

Етикета:

Шема:

Абнормална стања и одговарајуће методе лечења:

Дигитални адресабилни интерфејс осветљења (ДАЛИ)

ДАЛИ славе јединица ће слати податке само захтеве главне јединице, односно усвојити начин одговарања на команде

У истој ДАЛИ мрежи постоје највише 64 славе јединице, свака јединица има засебну адресу (кратку адресу), јединица за спасавање такође може бити додељена одређеној групи, а подређена јединица може припадати другој групи, јединица за спасавање може постојати до 16 група у исто време, свака јединица може поставити 16 сценарија.

Главне карактеристике ДАЛИ протокола

1) Асинхрона серијска комуникација.

2) Брзина од 1200 баудова, користећи Манчестер формат кодирања.

3)Два лажи диференцијални сигнал.

4) Висок ниво када је диференцијални напон већи од 9,5 В.

5) Низак ниво када је диференцијални напон мањи од 6,5 В.

6) Главна јединица контролише процес комуникације.

7) Једна ДАЛИ магистрала може да се повеже са 64 славе јединице.

8) Свака славе јединица се може појединачно адресирати.

ДАЛИ електрична спецификација

У стању мировања, од методе машинске јединице до контроле магистрале:

1) Висока излазна снага у обичном времену, а не за сметње у сигналу задржавања.
