Како ПоЕ ињектор снабдева камере напајањем и мрежом

Рани развој и каснија изградња ПоЕ шеме ињектора за снабдевање опреме за безбедносни надзор су уско повезани. Посебно у каснијој фази изградње, спецификације, карактеристике и сродни протоколи ПоЕ камера и ПоЕ модула напајања морају бити у потпуности схваћени. Само на тај начин можемо осигурати да пројекат надгледања буде завршен ефикасно и по ниским трошковима. Како ПоЕ модул напајања напаја камеру за надзор и обезбеђује мрежу?

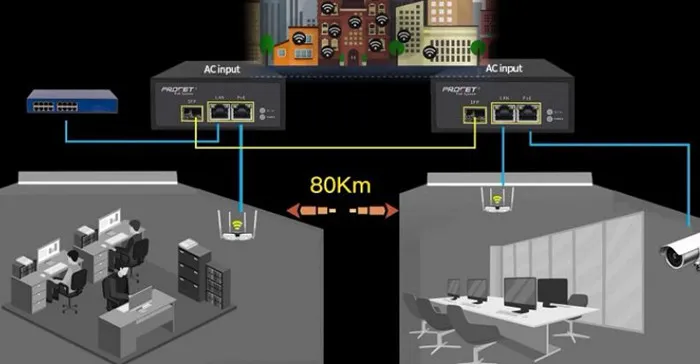

ПоЕ напајање захтева само један мрежни кабл за обезбеђивање напајања и мрежног преноса на АП (ПоЕ камере, бежични АП и друга опрема) у исто време. Систем за надзор безбедности усваја решење за мрежно ПоЕ напајање (погледајте слику испод за детаље), елиминишући потребу за инсталацијом утичнице и постављањем кабла за напајање. итд., чиме се уштеде трошкови времена, трошкови постављања мреже, трошкови рада за инсталацију, а касније и трошкови одржавања, итд. Што се више уређаја са напајањем ПоЕ ињектора користи у мрежи, то је предност у времену и трошковима очигледнија.

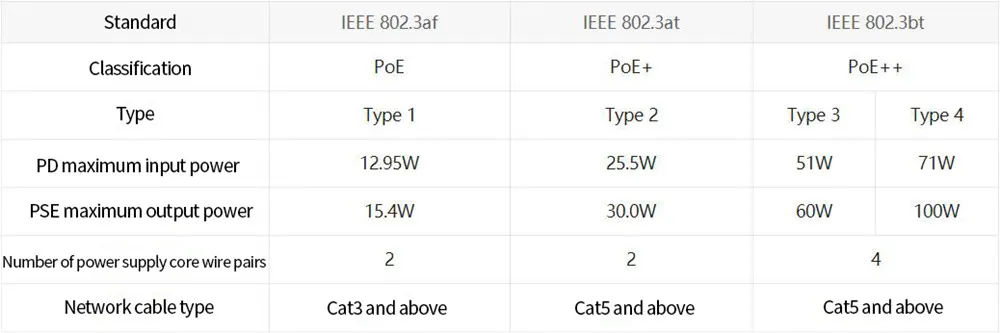

Постоје само три стандарда за модуле напајања ПоЕ ињектора. Снага ИЕЕЕ802.3аф напајања је 15,4В/ат. Снага напајања је 30В/бт. Снага напајања је 90в (погледајте слику испод за детаље). Како ускладити ПоЕ напајање и ПоЕ пријем напајања (ПоЕ камера)? на пример:

1. Када је снага ПоЕ камере 10В, можете одабрати ИЕЕЕ802.3аф ПоЕ модул напајања;

2. Када је снага ПоЕ камере 20В, морате одабрати ИЕЕЕ802.3802.3ат ПоЕ модул напајања;

3. Треба напоменути да је стандард 802.3ат компатибилан уназад са стандардом 802.3аф, тако да када је ПоЕ камера стандарда 802.3аф, можете одабрати 802.3аф или стандардни ПоЕ модул напајања.

Стандард 802.3бт је компатибилан са 802.3ат и 802.3аф.
