Растављање Аппле-овог новог 140В ГаН брзог пуњача

Аппле-ов нови брзи пуњач од 140 В долази са потпуно новим моделом А3607. Као потпуно нови додатак за пуњење који је Аппле дизајнирао за уређаје следеће генерације, излагање А3607 је изазвало широку пажњу индустрије на решења за пуњење Аппле-ових надолазећих уређаја.

Са својим изгледом, величином и параметрима у основи истим као и претходни модел, да ли је његова унутрашња архитектура прилагођена? Да ли су основне компоненте надограђене? Са овим питањима, ЦхаргерЛАБ је одмах извршио детаљно растављање новог Аппле 140В брзог пуњача А3607 и сада ће открити његову праву унутрашњу структуру.

Изглед Аппле 140В брзог пуњача

Паковање је класичног минималистичког дизајна, са Аппле логом, називом производа и изгледом одштампаним на предњој страни.

Налепница са параметрима производа је причвршћена са стране.

Крупни план параметара на налепници ће бити представљен у одељку физичког приказа производа касније.

Пуњач је компатибилан са УСБ‑Ц уређајима и званично се препоручује за употребу са 16‑инчним МацБоок Про рачунаром опремљеним МагСафе 3 портом.

Адаптер за напајање је произведен у земљи, са датумом производње 2026. и моделом А3607.

Пакет укључује пуњач и упутство за употребу.

Пуњач је умотан у заштитни папир како би се спречиле огреботине у свом почетном стању.

Изглед Аппле-овог новог брзог пуњача од 140 В идентичан је претходном моделу, са сјајном завршном обрадом и заобљеним угловима.

Аппле лого је центриран на предњој и задњој страни тела.

Информације о параметрима пуњача су одштампане на једној страни кућишта.

Параметри производа крупни план

Улаз: 100–240В~ 50/60Хз 2А

(УСБ ПД) Излаз: 5.2В 3А, 9В 3А, 15В 5А, 20.5В 5А, 28В 5А

Пуњач је прошао ЦЦЦ и КЦ сертификате.

Назив производа, модел и мере предострожности су одштампани на другој страни кућишта.

Модел Аппле-овог новог брзог пуњача од 140В је А3607.

Пуњач је опремљен преклопивим стандардним кинеским иглама, са двокрилним дизајном са обе стране.

Игле имају класичан дизајн независног модула и могу се одвојити и заменити.

Крупни план основе за причвршћивање у облику слова Т, која може послужити и као жица за уземљење.

Кућиште модула је означено ознаком 250В~ 2,5А и Јабил Инц., што указује да пин модул испоручује Јабил. Посебно, метална копча за помоћну фиксацију је додата унутар отвора за модул како би се осигурало да се модул не олабави лако након дуготрајне употребе.

Поред тога, дизајн игле се разликује од старе верзије.

Излазни крај је опремљен једним УСБ‑Ц портом са белим пластичним језгром.

Утичница за УСБ‑Ц порт је такође независно дизајнирана.

Измерена дужина тела Аппле-овог новог брзог пуњача од 140 В је 95,68 мм.

Ширина је 74,35 мм.

Дебљина је 28,51 мм.

Постављен раме уз раме са Аппле-овим старим брзим пуњачем од галијум нитрида од 140 В А2452, главни изглед и димензије новог и старог адаптера за напајање су потпуно идентичне.

Интуитивна перцепција величине пуњача у руци.

Поред тога, производ тежи око 285 г.

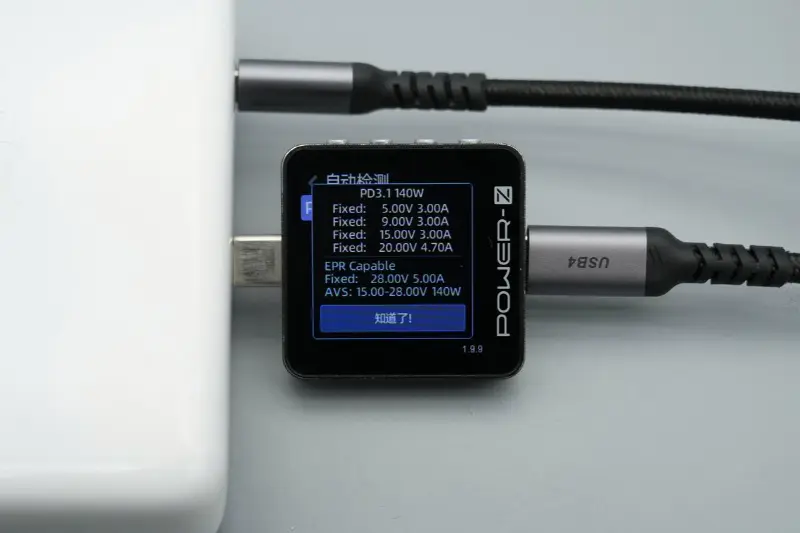

Тестиран са ЦхаргерЛАБ ПОВЕР‑З КМ003Ц за откривање излазног протокола УСБ‑Ц порта, подржава ПД3.1 и ДЦП протоколе за пуњење.

ПДО пакет показује да УСБ‑Ц порт такође има пет преносника фиксног напона: 5В 3А, 9В 3А, 15В 3А, 20В 4.7А, 28В 5А, као и 15–28В 140В АВС напон.

Када пуните иПхоне 17 Про Мак са Аппле-овим новим брзим пуњачем од 140 В, измерена снага пуњења је приближно 36,34 В.

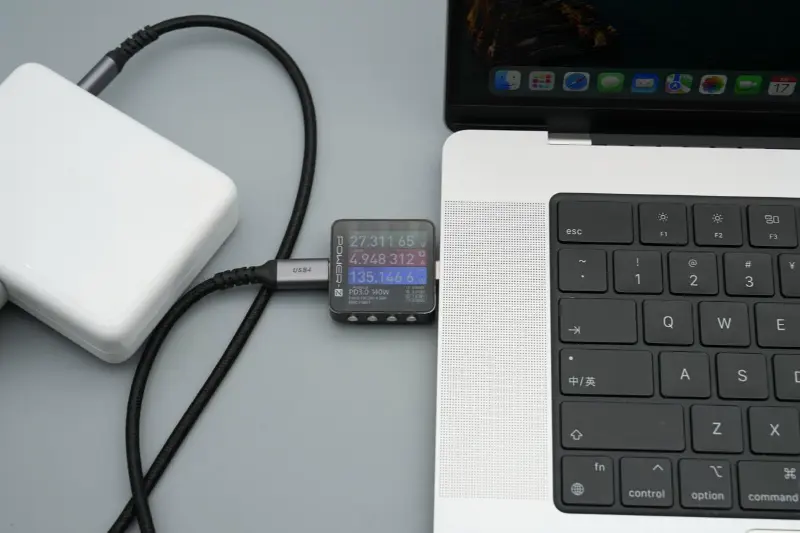

Када пуните МацБоок Про, измерена снага пуњења је приближно 135,15 В, што успешно омогућава брзо пуњење од 28В 5А 140В.

Растављање Аппле 140В брзог пуњача

Кућиште пуњача се отвара сечењем са стране.

Кућиште је веома дебело за јаку заштиту, а ивице су залепљене да ојачају унутрашње модуле.

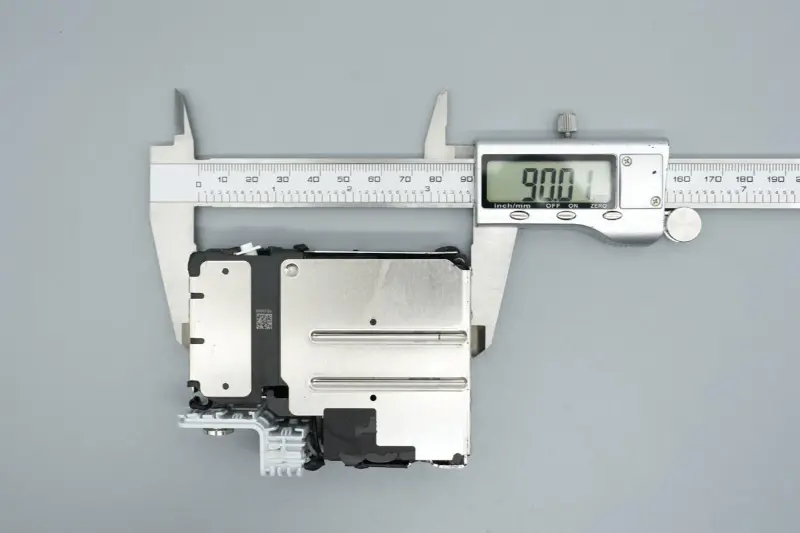

Измерена дужина унутрашњег модула је 90,01 мм.

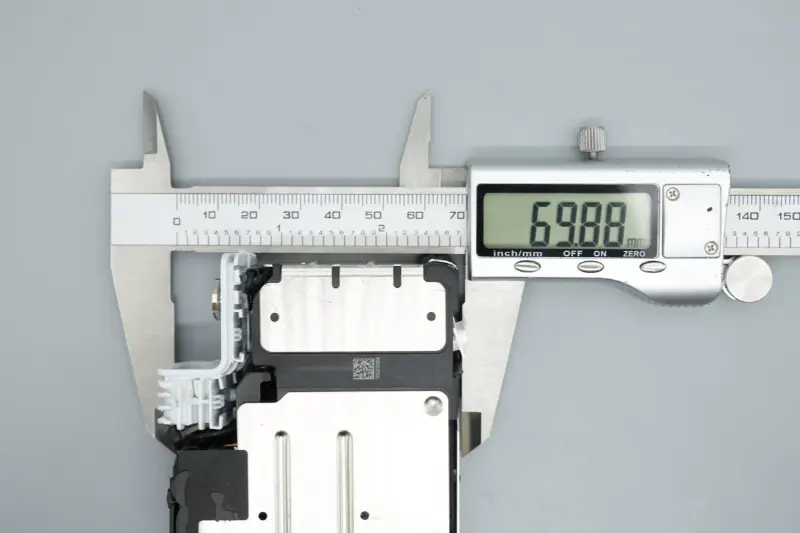

Ширина је 69,88 мм.

Дебљина је 23,52 мм.

ПЦБА модул је прекривен са две интегрисане металне шкољке за равномерно одвођење топлоте.

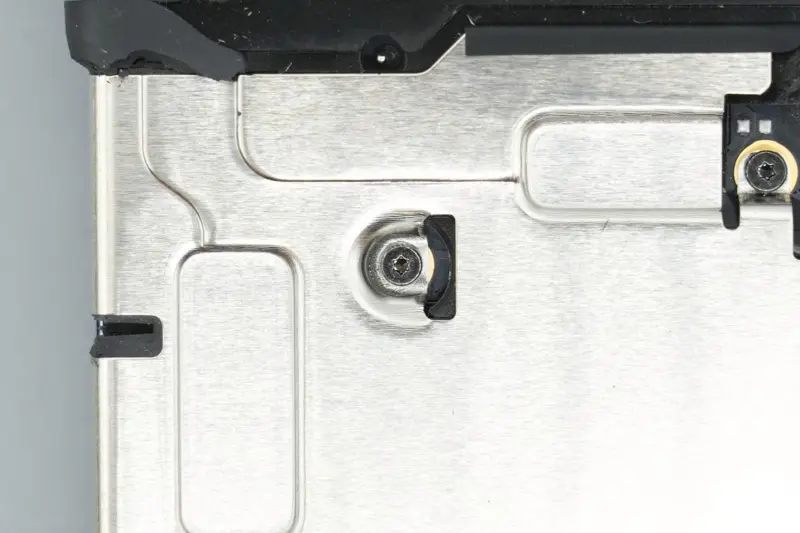

Металне шкољке су причвршћене завртњима.

Изолациона трака је причвршћена за неке области са стране.

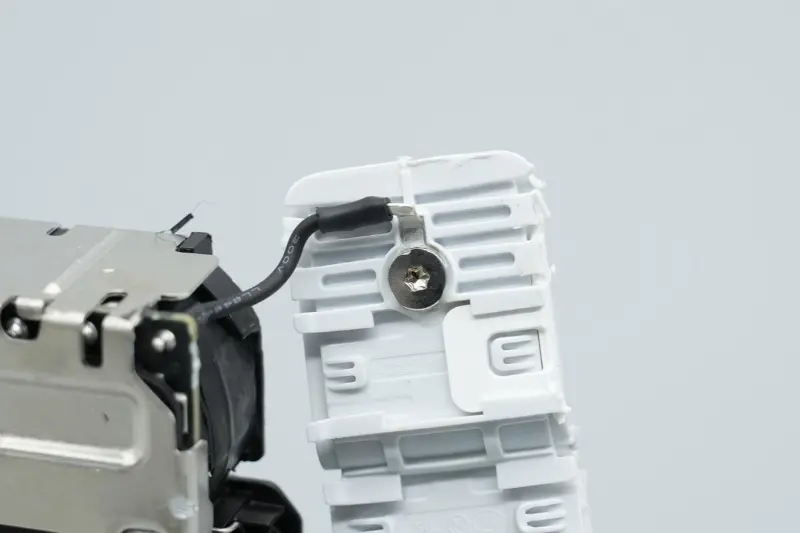

Жица на улазном крају је повезана са постољем за причвршћивање у облику слова Т за уземљење.

Термоскупљајућа цев се користи за изолацију на местима заваривања терминала жице за наизменичну струју.

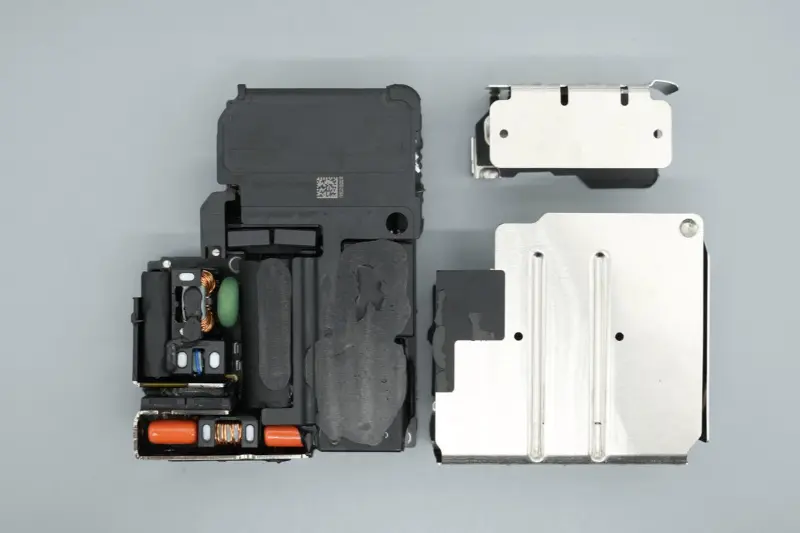

Уклоните завртње да бисте скинули металне шкољке.

Изолациони третман се примењује на унутрашњу страну металне шкољке која одговара задњој страни матичне плоче и другим деловима.

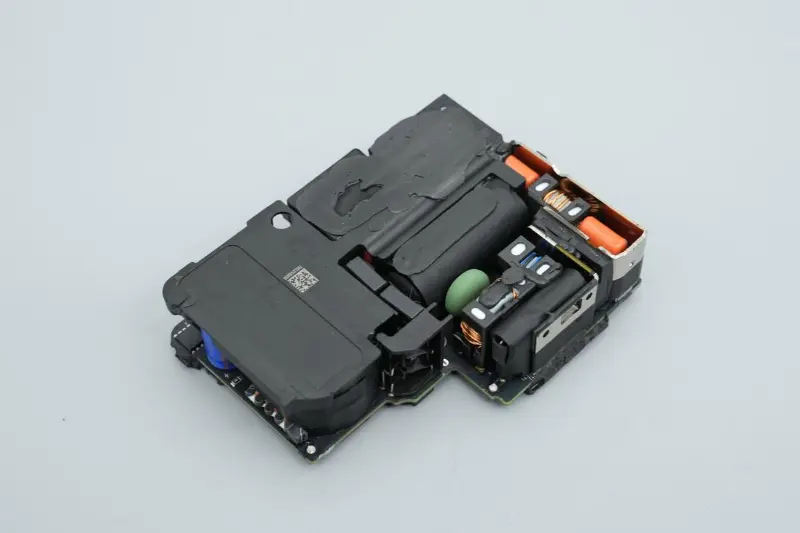

Пластични поклопац покрива област трансформатора модула, а компоненте као што су кондензатори и индуктори су залепљене.

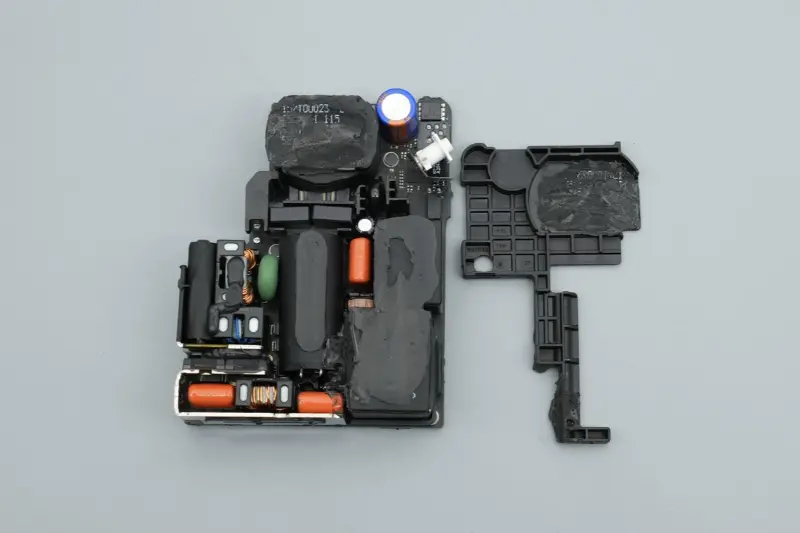

Уклоните пластични поклопац, а пластични оквир је постављен у централном делу ради појачања и изолације.

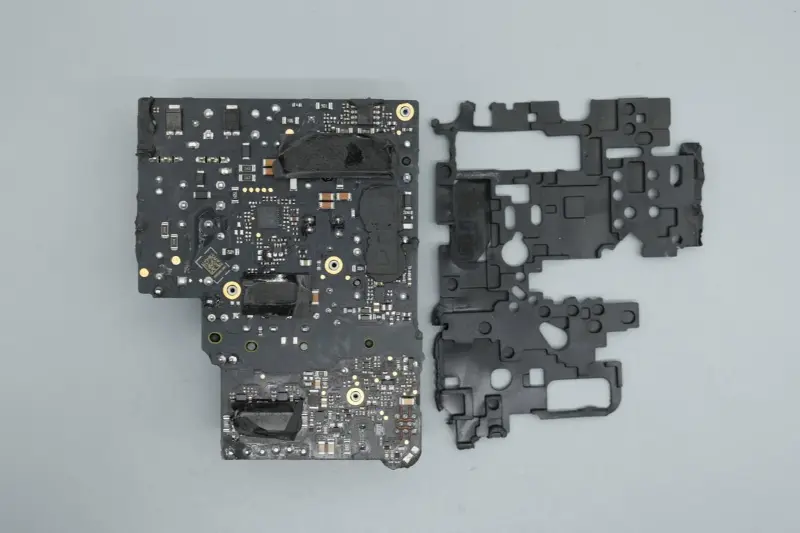

Задња страна матичне плоче је прекривена меком гуменом подлогом за заштиту.

Уклоните заштитну подлогу и можете видети да је термопроводни лепак нанесен на одговарајућа подручја чипа и да су причвршћене графитне термопроводне налепнице.

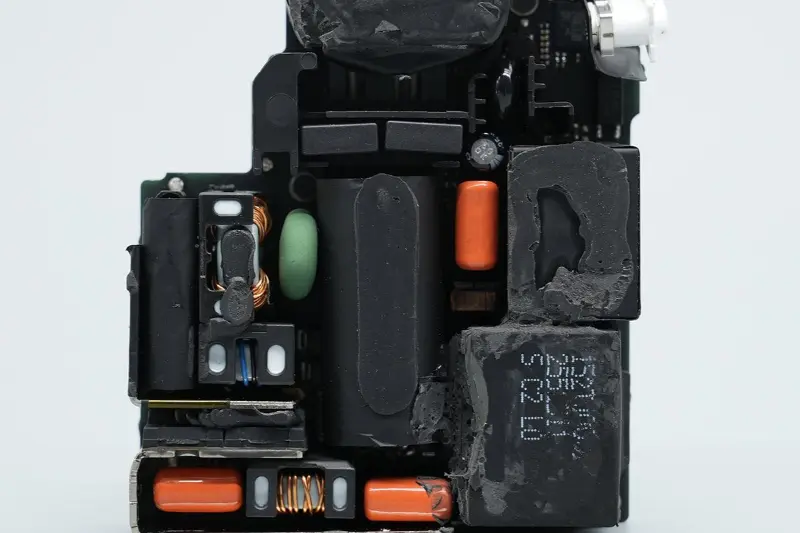

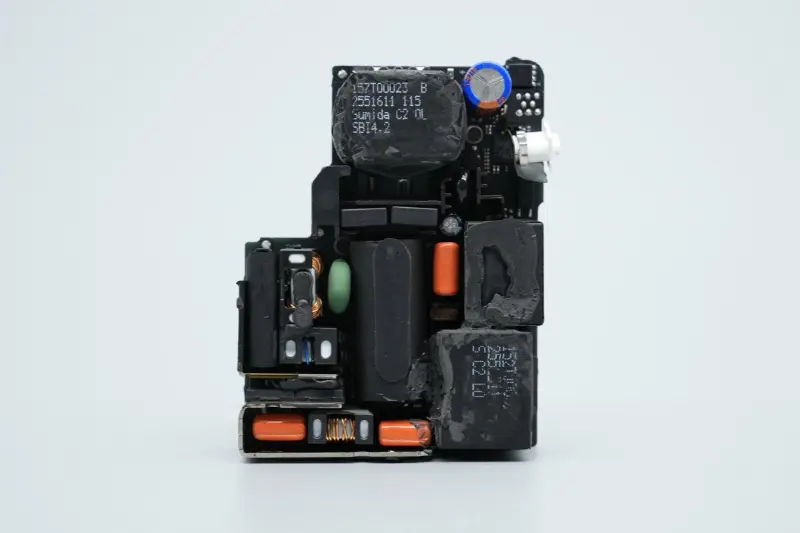

Предњи део ПЦБА модула је распоређен са осигурачима, индукторима заједничког режима, електролитичким кондензаторима високонапонских филтера, струјним трансформаторима, филмским кондензаторима, кондензаторима за напајање, ПФЦ индукторима за појачавање, индукторима за смањење, трансформаторима и другим уређајима, са компактним и уредним целокупним распоредом.

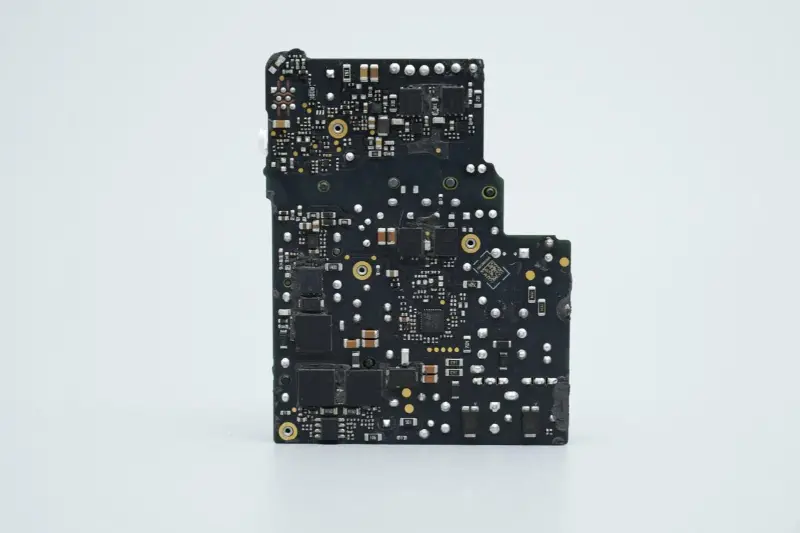

Задња страна ПЦБ плоче је опремљена релевантним контролерима и МОС цевима за ПФЦ коло појачања и ЛЛЦ прекидачко коло напајања.

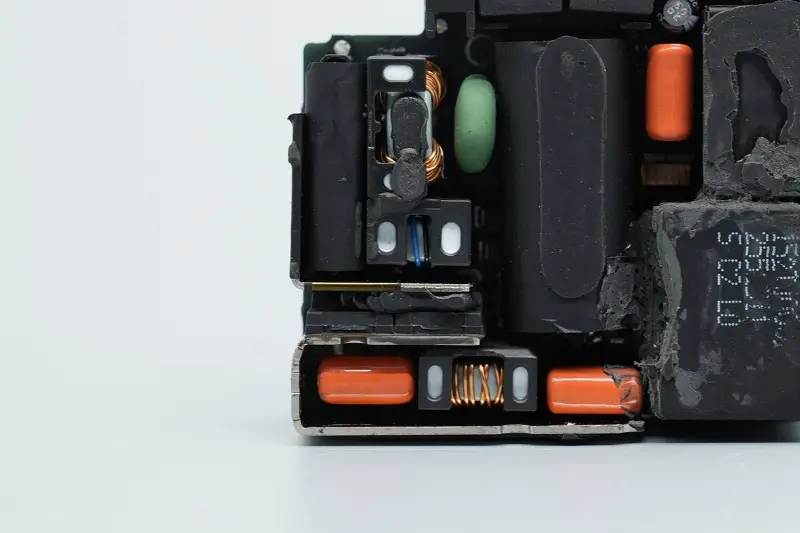

Два додатна хладњака су инсталирана на улазном крају ПЦБА модула, са две Инфинеон активне МОС цеви између њих.

Подручје које затварају два хладњака је такође опремљено осигурачима, сигурносним Кс2 кондензаторима, заједничким индукторима, варисторима, кондензаторима за филм филтер, филтер индукторима и другим уређајима.

Осигурач је постављен на врх сигурносног кондензатора Кс2 и омотан траком.

Скините траку и видите да је сигурносни кондензатор Кс2 прекривен пластичном шкољком за изолацију, а две компоненте су умотане и фиксиране траком.

Називна струја осигурача је 3,15А, а изолациона цев је навучена на један заваривач.

Крупни план сигурносног кондензатора Кс2 капацитета 0,22μФ.

Цоммон-моде индуктори се користе за филтрирање ЕМИ сметњи и заварени су пластичним носачима.

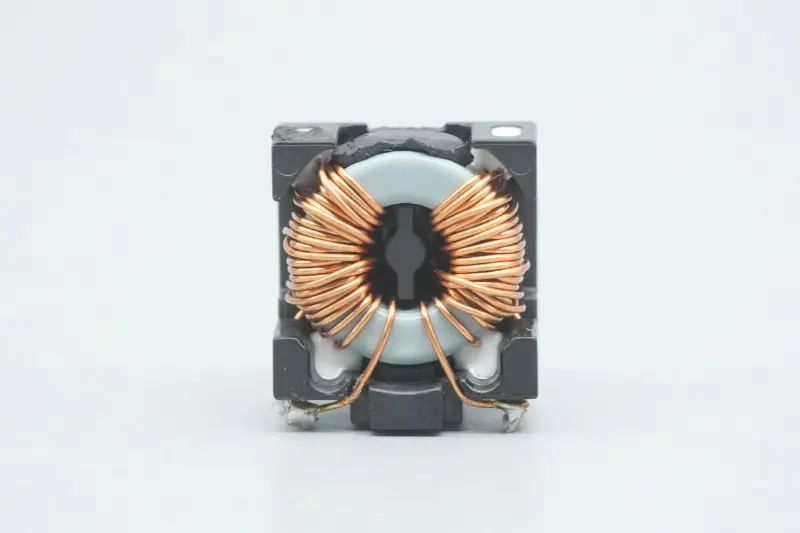

Крупни план другог индуктора заједничког мода.

За заштиту од пренапона на улазу користи се варистор ТВР10621М.

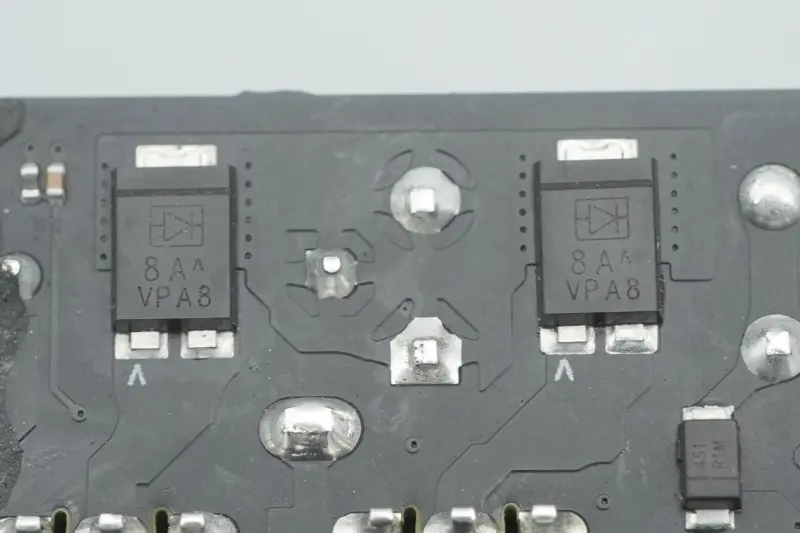

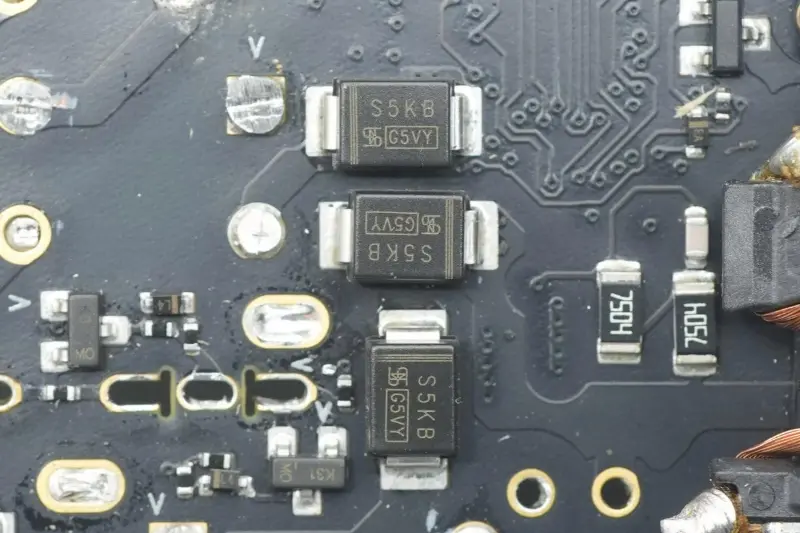

Улазни крај усваја мостни исправљач састављен од четири диоде.

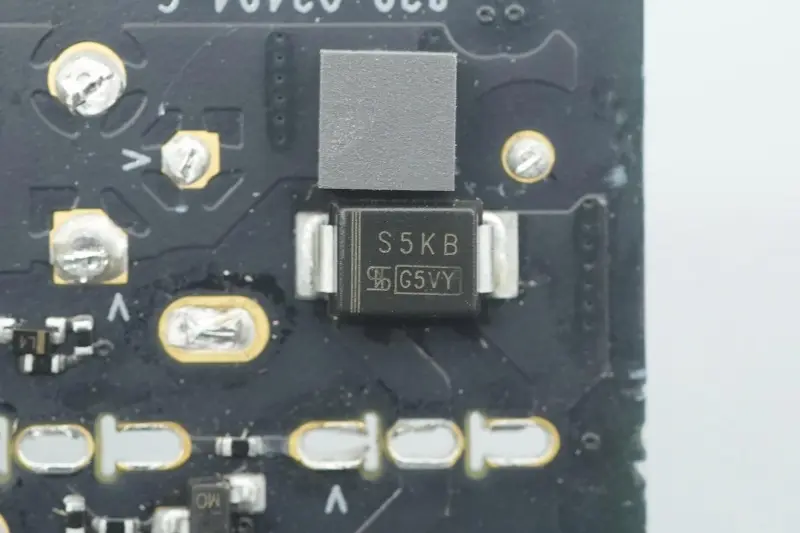

Крупни план четврте диоде.

Крупни план друге две диоде, упарене са Инфинеон ЦоолМОС ИПА65Р095Ц7 за активно исправљање.

Две активне исправљачке МОС цеви су из Инфинеона, прилагођених модела за Аппле, са ознаком 65Ц095Ц7, упаковане у ТО‑220ФП, које се користе за побољшање ефикасности исправљања.

Крупни план два филмска кондензатора са спецификацијом од 1μФ 450В.

Крупни план индуктора филтера са магнетним прстеном, ојачан лепком.

На другом крају су инсталирани ПФЦ боост индуктор и индуктор за смањење.

Централна област је опремљена високонапонским филтер електролитичким кондензаторима, струјним трансформаторима, филмским кондензаторима, резонантним кондензаторима, кондензаторима за напајање главног управљачког чипа, И кондензаторима и другим уређајима. Електролитички кондензатори филтера високог напона су омотани изолационом траком и постављени хоризонтално.

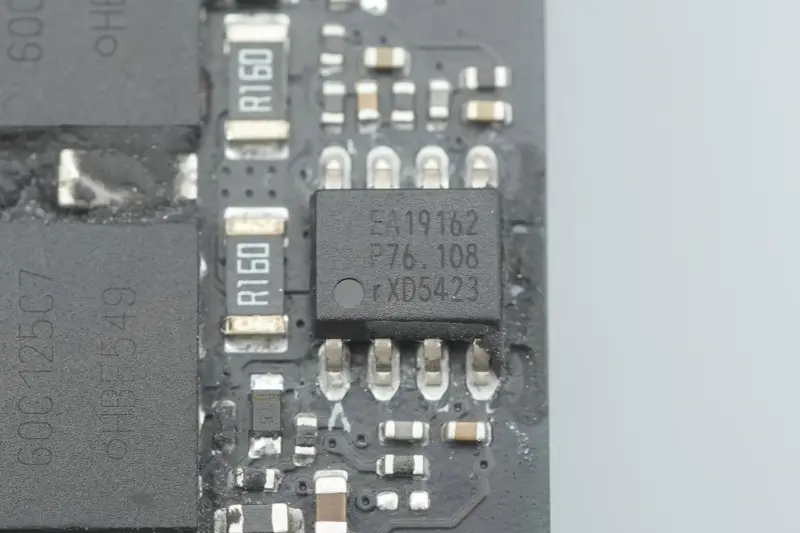

ПФЦ контролер је из НКСП, модел ТЕА19162Т, са интегрисаном функцијом пражњења Кс-кондензатора, ради у квази-резонантном или ДЦМ режиму. Подржава опсег улазног напона од 70–276В, интегрише меко покретање и меко заустављање и пружа прецизан регулисани излаз појачања.

ТЕА19162Т усваја долинско пребацивање или пребацивање на нулти напон како би се минимизирали губици при комутацији, подржава ограничење фреквенције да би се смањили губици пребацивања и подржава бурст режим за смањење потрошње енергије. Packaged in SO8.

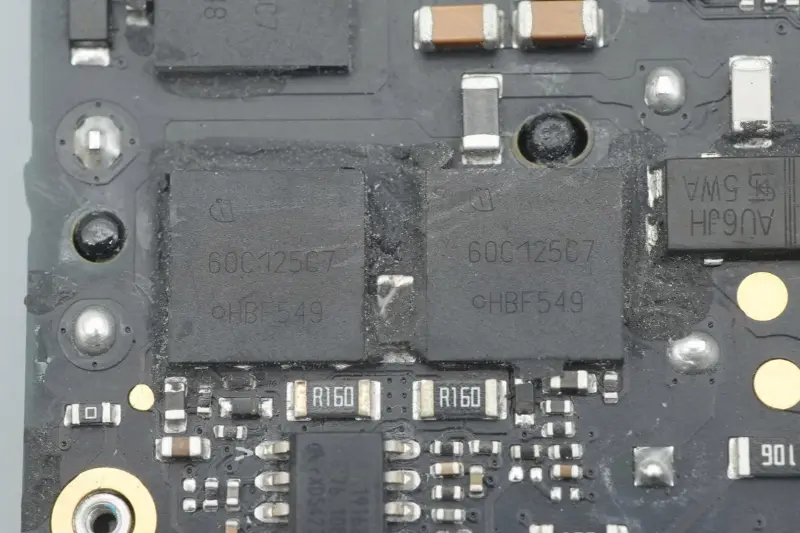

Цев ПФЦ прекидача је од Инфинеон-а, са ознаком 60Ц125Ц7, упакована у ВСОН‑4.

Крупни план индуктора за појачавање ПФЦ.

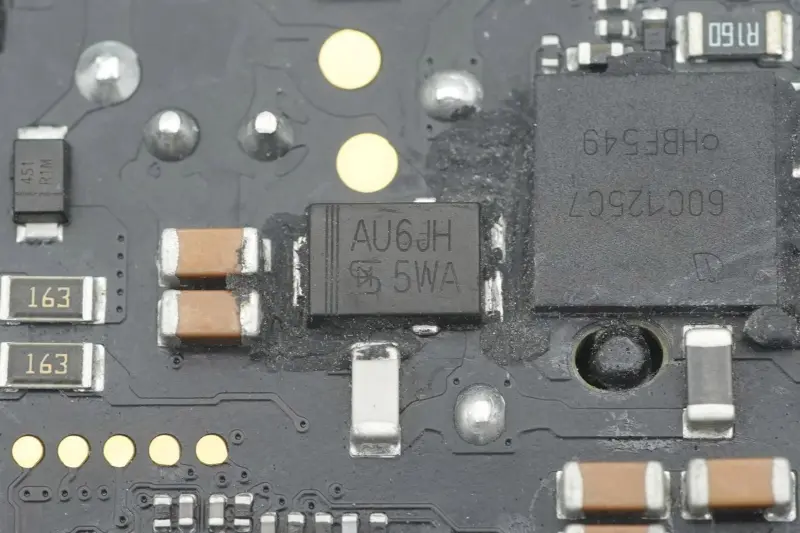

ПФЦ исправљачка диода је из Таиван Семицондуцтор-а, модел ТУАУ6ЈХ, диода за брзи опоравак са спецификацијом од 600В 6А, упакована у ТО‑277А.

Високонапонски филтер електролитички кондензатор је из Рубицон-а, са спецификацијом од 450В 82μФ.

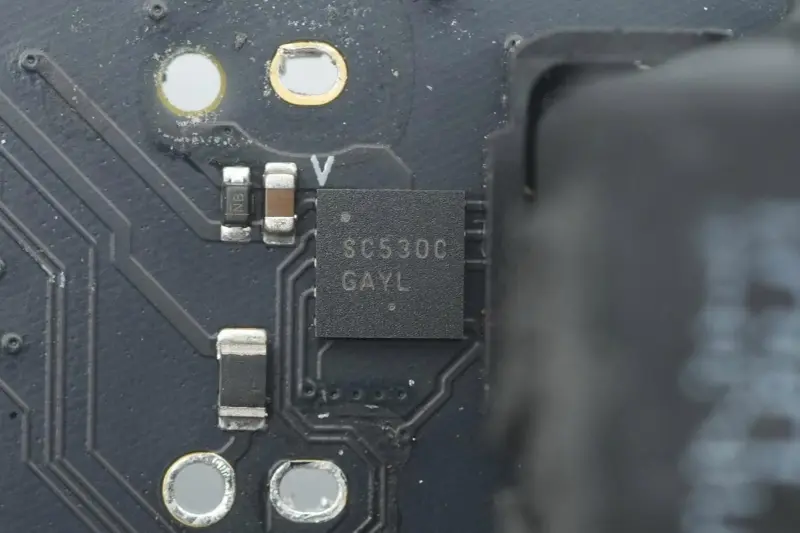

Драјвер за Инфинеон и СТМицроелецтроницс прекидачке цеви је прилагођени модел компаније ОН Семицондуцтор, означен као СЦ530Ц.

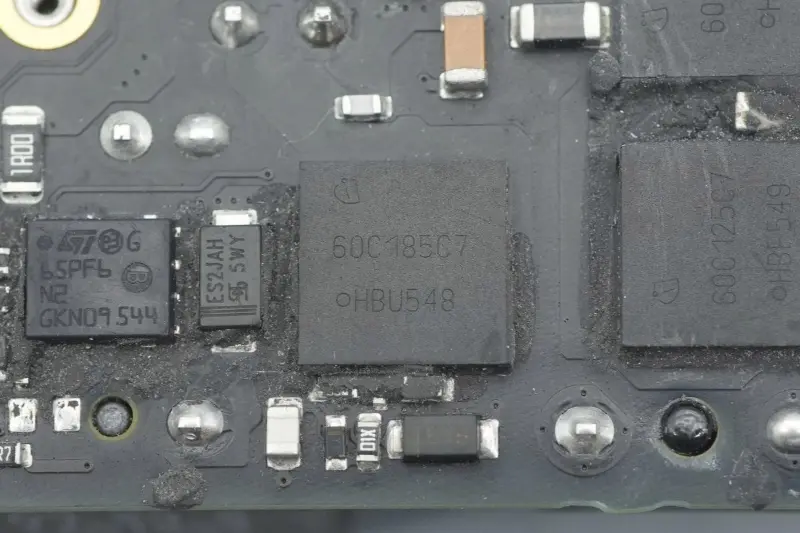

Прилагођена МОС цев од Инфинеон-а, означена 60Ц185Ц7, прилагођени модел за Аппле, упакована у ВСОН‑4.

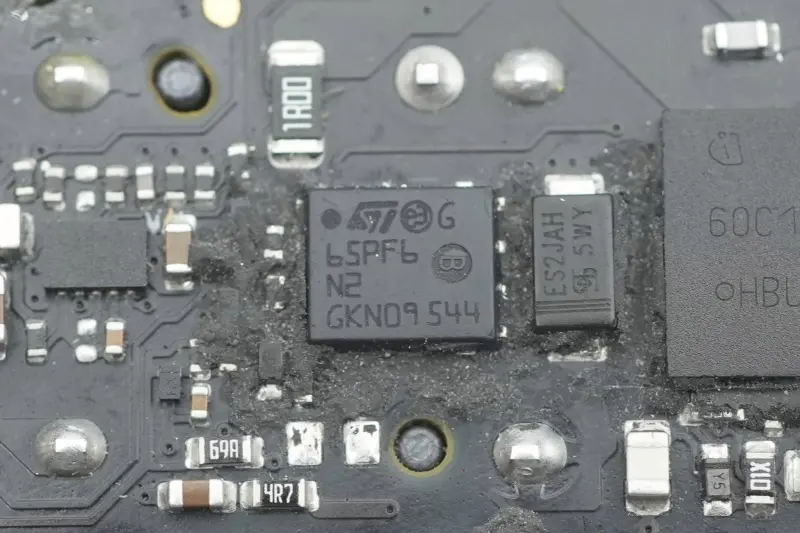

Друга МОС цев је од СТМицроелецтроницс, означена 65ПФ6Н2, упакована у ПоверФЛАТ 5к6 ХВ.

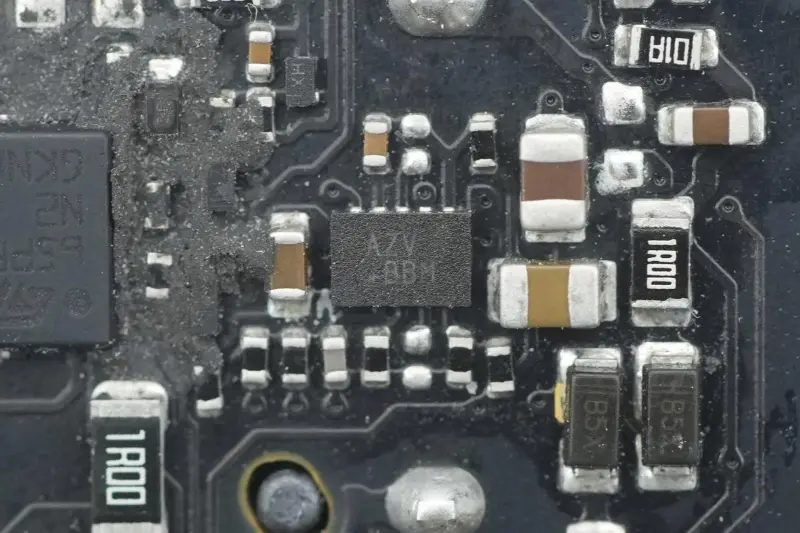

Чип са ознаком АЗВ.

Струјни трансформатор за детекцију улазне струје опадајућег степена.

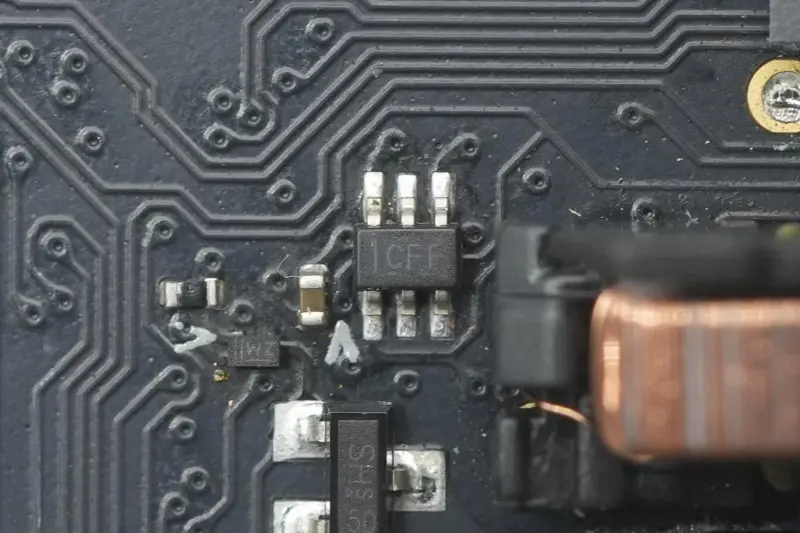

Двоканални претварач 1,65–5,5 В са Сцхмитт тригер улазом је из Текас Инструментс-а, са ознаком ЦФФ, модел СН74ЛВЦ2Г14, упакован у СЦ70.

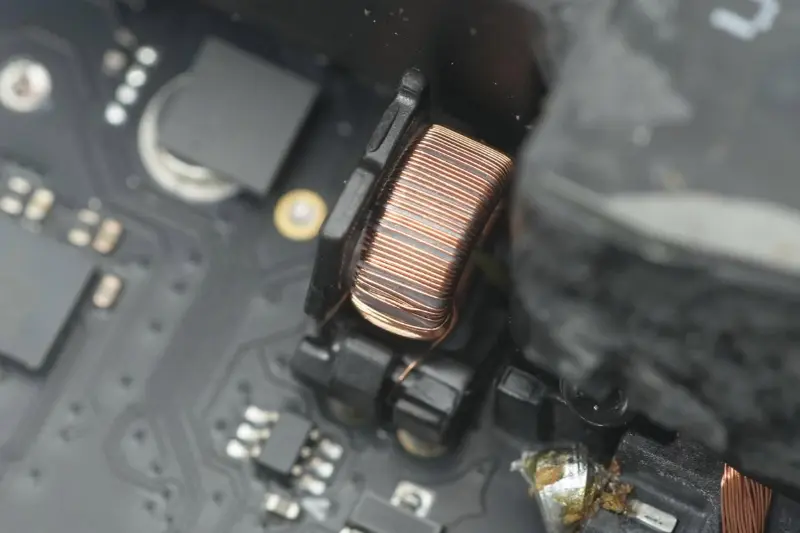

Крупни план падајуће индуктора.

Трећи филмски филтер кондензатор има спецификацију од 1μФ 450В.

Главни кондензатор за напајање контролног чипа је такође из Рубицон-а, са спецификацијом од 35В 47μФ.

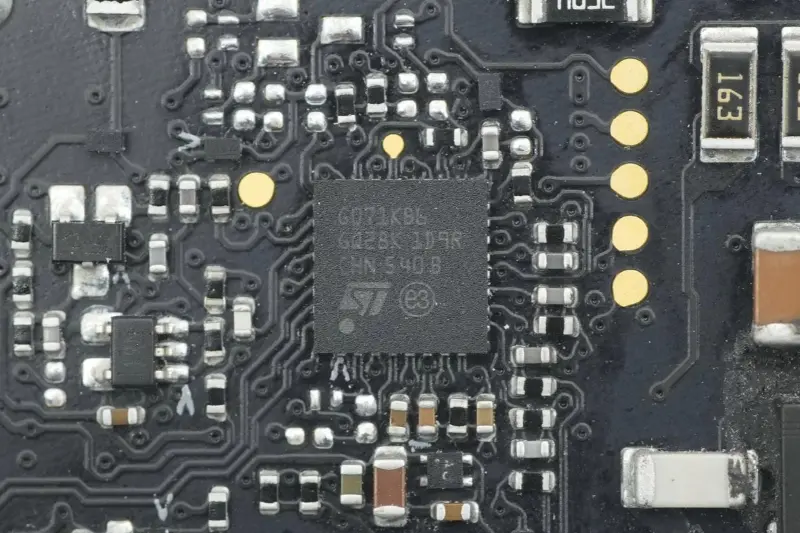

СТМицроелецтроницс СТМ32Г071КБ М0 језгро МЦУ, уграђени 128К Фласх, 36К РАМ, главна фреквенција 64МХз, упакован у УФКФПН32, користи се за контролу примарног погона напајања.

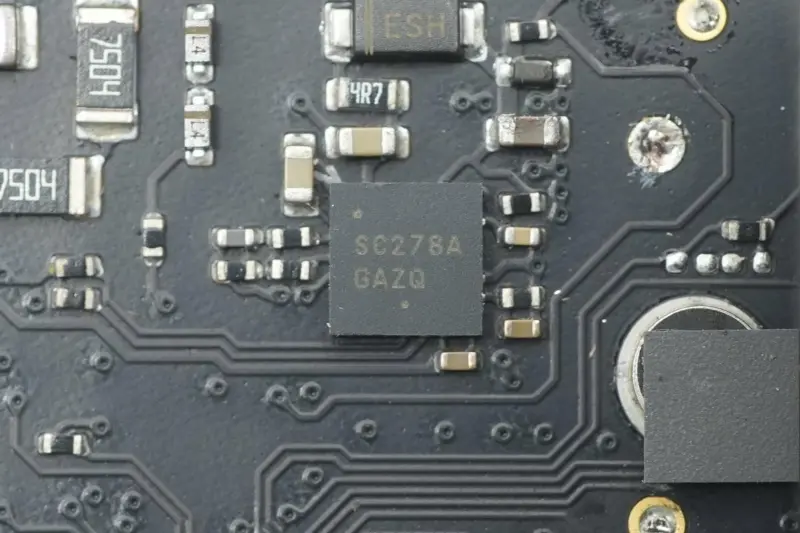

Драјвер за две ЛЛЦ цеви прекидача је прилагођени модел компаније ОН Семицондуцтор, означен као СЦ278А, упакован у ДФН‑10.

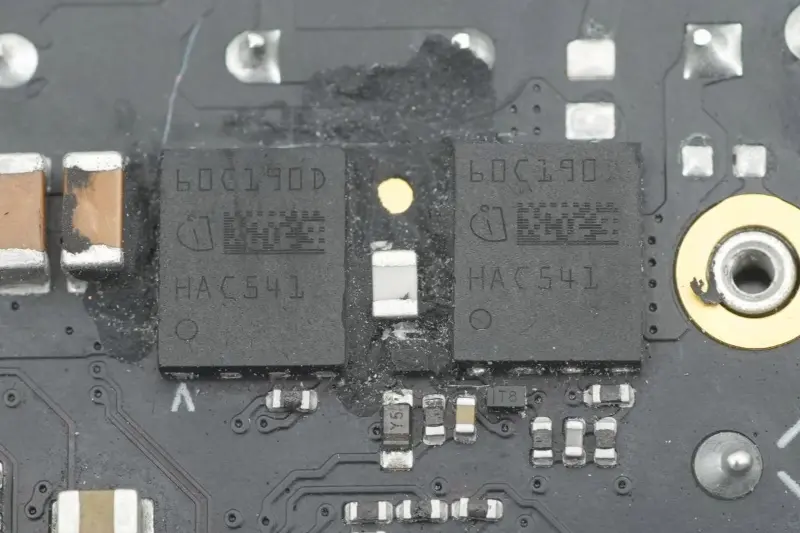

Две ЛЛЦ цеви прекидача су из Инфинеон-а, означене 60Ц190Д, прилагођени модели за Аппле, упаковани у ТСОН‑8‑6.

Два резонантна кондензатора су из ВИСХАИ-а.

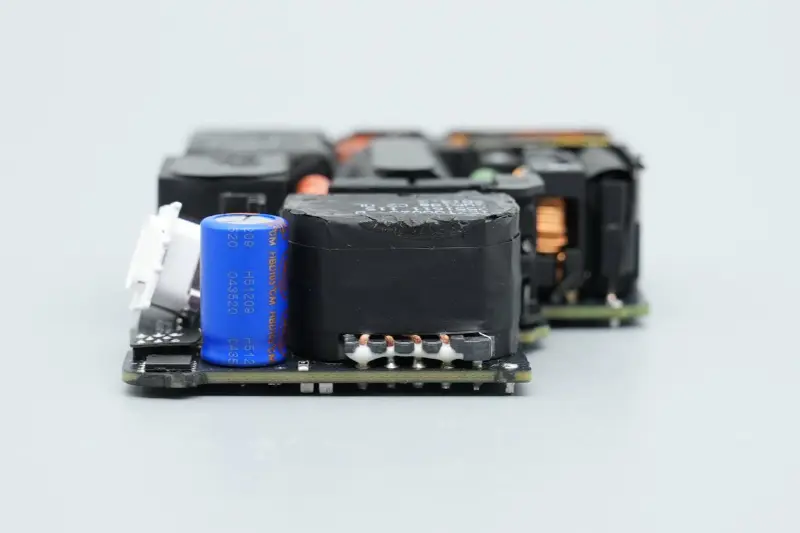

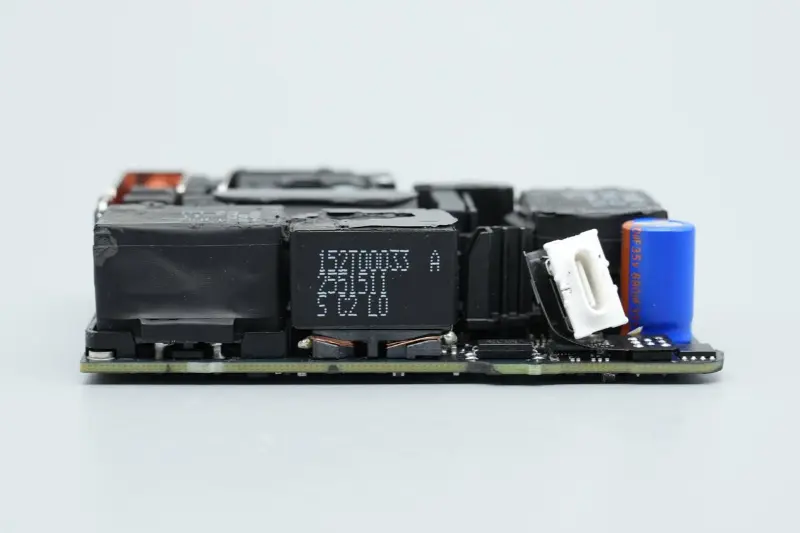

Трансформатор, оптокаплер, кондензатор излазног филтера, протоколни чип и ВБУС прекидач цев су инсталирани на једној страни излазног краја.

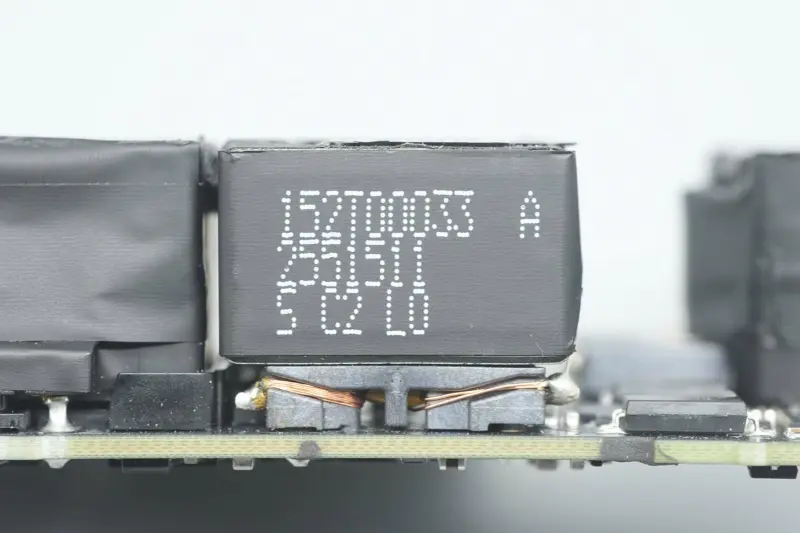

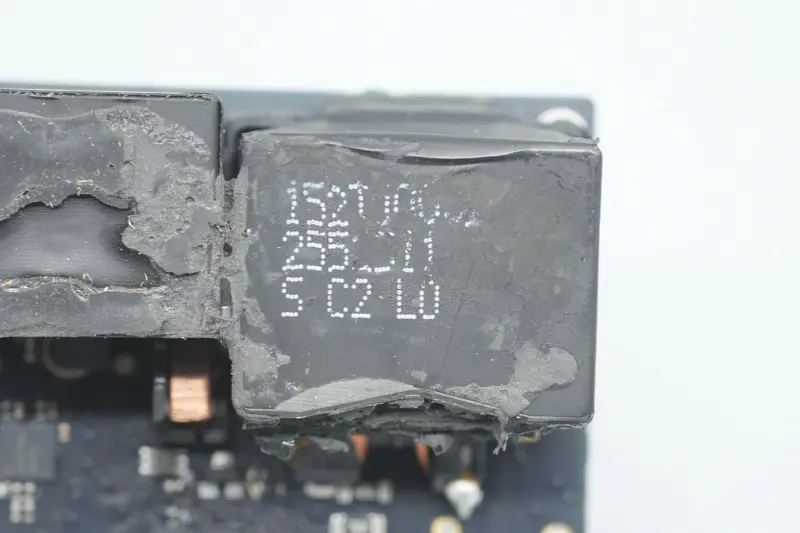

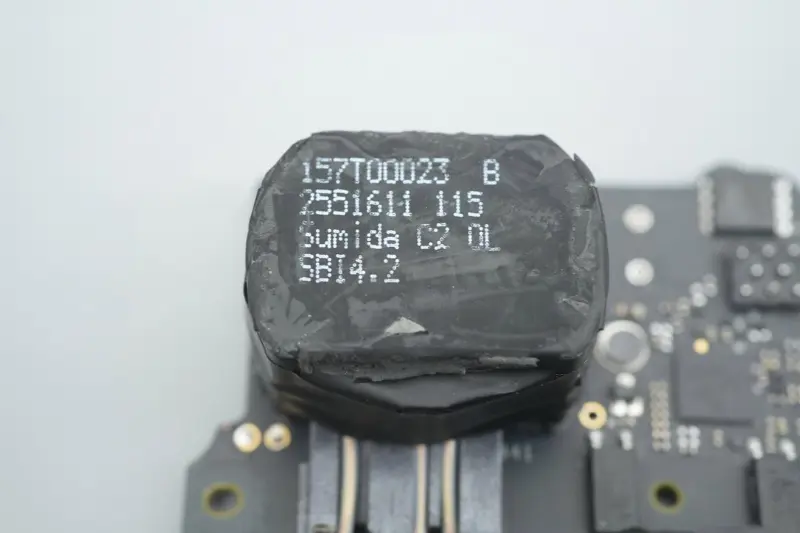

Трансформатор испоручује Сумида.

Два црна И кондензатора се користе за спречавање сметњи.

Крупни план два оптокаплера, који се користе за повратни излазни напон и заштиту кола.

Крупни план трећег И кондензатора.

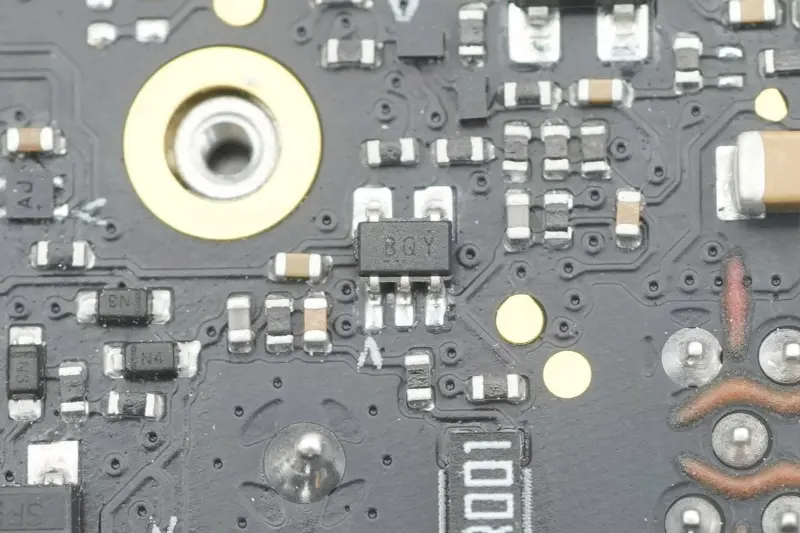

Степ-довн претварач за напајање синхроног контролера исправљања.

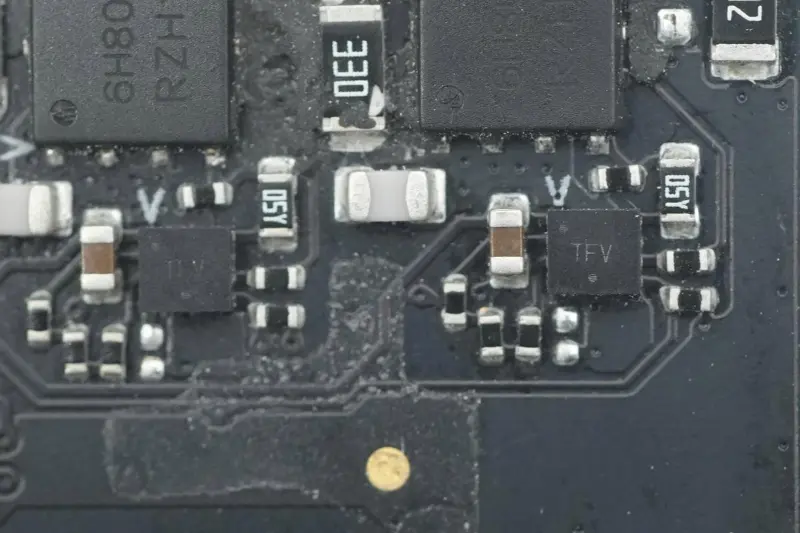

Два синхрона исправљачка контролера прилагођеног модела су из ОН Семицондуцтор-а, означена ТФВ, упакована у ВДФН8.

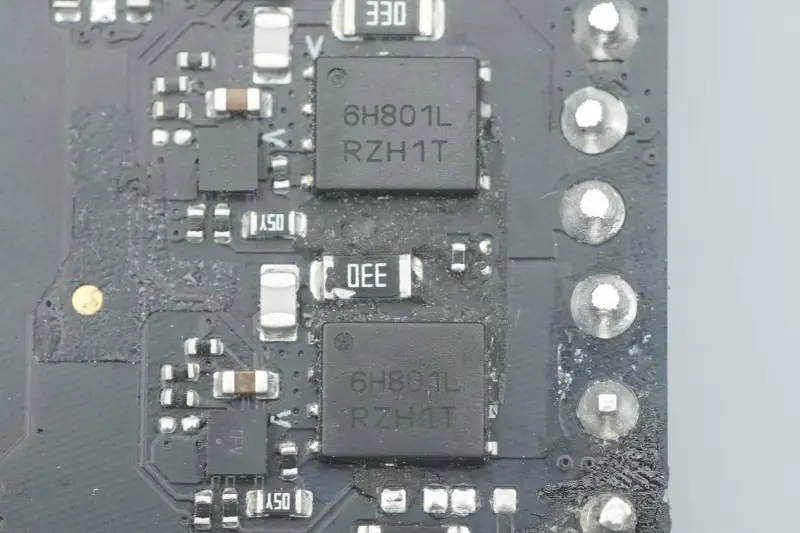

Синхрона исправљачка цев је од ОН Семицондуцтор-а, модел НТМФС6Х801НЛ, НМОС цев, издржи напон 80В, отпор на укључењу 2.7мΩ, упакована у ДФН5.

Излазни филтер кондензатор је из Лелона.

Спецификација кондензатора је 35В 680μФ.

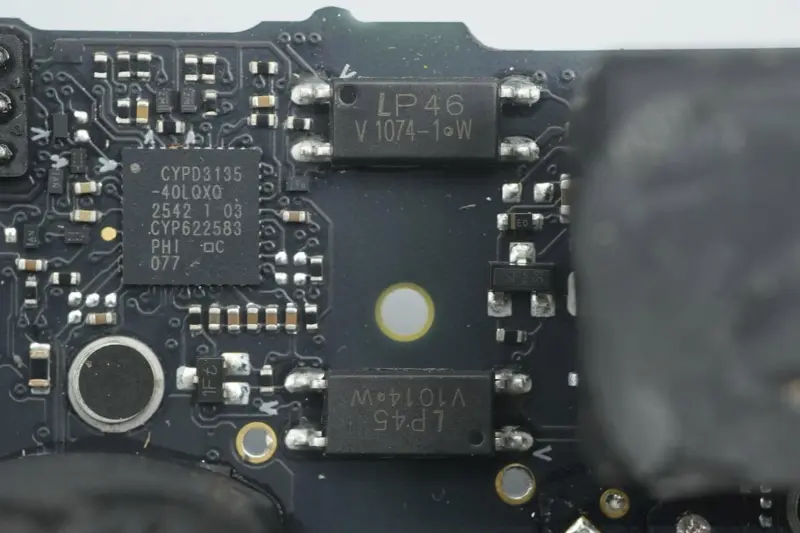

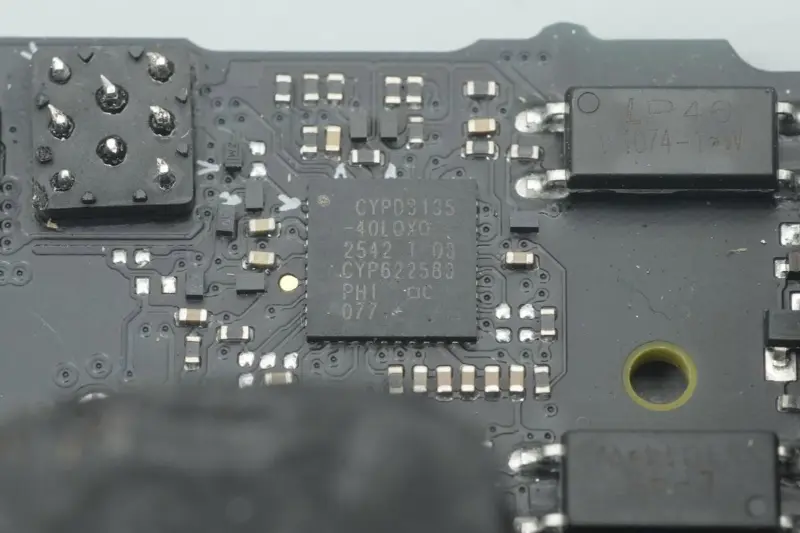

Протоколски чип усваја Инфинеон ЦИПД3135, први у индустрији УСБ ПД3.1 чип протокола за брзо пуњење, који је Аппле прилагодио Инфинеону.

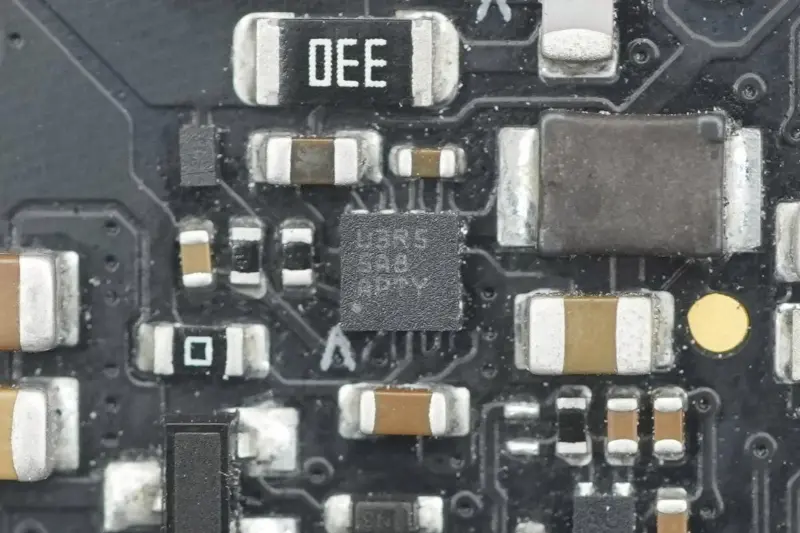

Појачало за детекцију излазне струје.

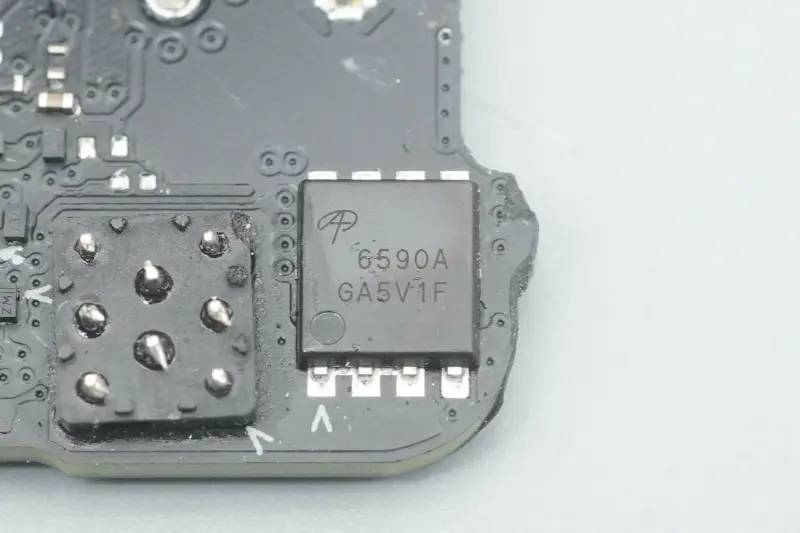

Излазна ВБУС прекидачка цев је од АОС, модел АОН6590А, НМОС цев, издржи напон 40В, отпор на укључењу 0,99мΩ, упакована у ДФН5*6.

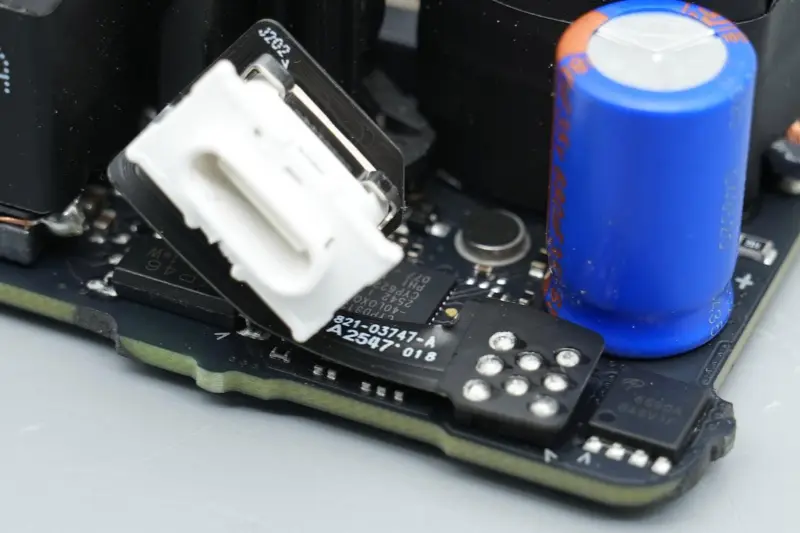

Утичница УСБ‑Ц порта је повезана са главном штампаном плочом преко флексибилне плоче.

Крупни план прикључка УСБ-Ц порта.

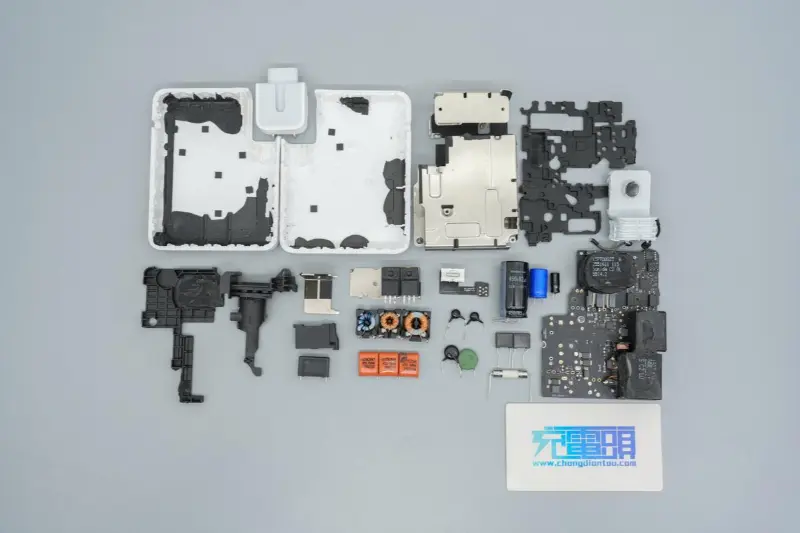

Резиме

Аппле-ов нови брзи пуњач од 140 В А3607 наставља Апплеов доследан минималистички језик дизајна, а његов укупни изглед и величина су у великој мери у складу са претходном генерацијом А2452. Међутим, постоје неке разлике у детаљима: метални клип за помоћну фиксацију се додаје у утор одвојивог модула игле.

У погледу перформанси, док служи као водећи извор напајања за Аппле-ове уређаје нове генерације, такође је веома компатибилан са претходним старим моделима, пружајући до 140В ПД3.1 брзо пуњење за уређаје.

Пуњач и даље има високоефикасну архитектуру ПФЦ + ЛЛЦ + синхроно смањење, са компактним укупним распоредом и чврстим дизајном одвођења топлоте. Што се тиче основних компоненти, на основу тога што су контролери и даље чипови истог броја делова компанија НКСП, СТМицроелецтроницс, ОН Семицондуцтор и Инфинеон, уређаји за напајање су скоро обједињени као Инфинеон производи по мери, чинећи целокупно решење интензивнијим и прилагођенијим, а очекује се да ће перформансе енергетске ефикасности бити додатно побољшане.
